Celldömölk — 36 m² szaunaház két modulból
Ez volt eddig a legnagyobb munkánk: két 18 m²-es egységből egy 36 m²-es szaunaház lett Celldömölkön. A modulokat a műhelyünkben építettük, a helyszínen pedig a padlót, a tetőt és a homlokzati lemezburkolatot mi készítettük el.
Amit ez a sorozat bizonyít: hogy a modulméret nem a végleges méret. Egy mobilház szállítható mérete korlátos — de két modulból összeépíthető egy nagyobb ház, egyetlen légtérrel, közös tetővel és végigfutó homlokzattal.
Műszaki tartalom
| Szerkezet | 2 × 6 × 3 m acél vázszerkezet — ugyanaz, amiből az irodáink épülnek |
| Alapterület | 36 m², egyetlen légtérben |
| Homlokzat | 10 cm szendvicspanel + 5 cm előtétfal gipszkartonnal, közte 5 cm üveggyapot — összesen 15 cm szigetelés. Kívül lécváz és antracit lemezburkolat |
| Padló | 15 cm szigetelés, burkolat 100%-ban vízálló SPC |
| Tető | fával emelt, épített szerkezet, antracit lemezfedéssel — a helyszínen készült |
| Belső falak | vízálló (zöld) gipszkarton, oldalfalakon és mennyezeten |
| Szauna | 3 × 2 m, épített, 8 kW-os háromfázisú elektromos kályhával |
| Fürdőszoba | 3 × 1,5 m — Wellis szaniterek, álló WC, 60 cm mosdó tükörrel, zuhanyzó fali panellel, 80 literes Ariston vízmelegítő |
| Jakuzzi alatt | megerősített acélpadozat, statikussal számoltatva, a merevítések gyártáskor beépítve |
| Egyéb | klíma, és a megrendelő kérésére kerti csap a ház oldalában |

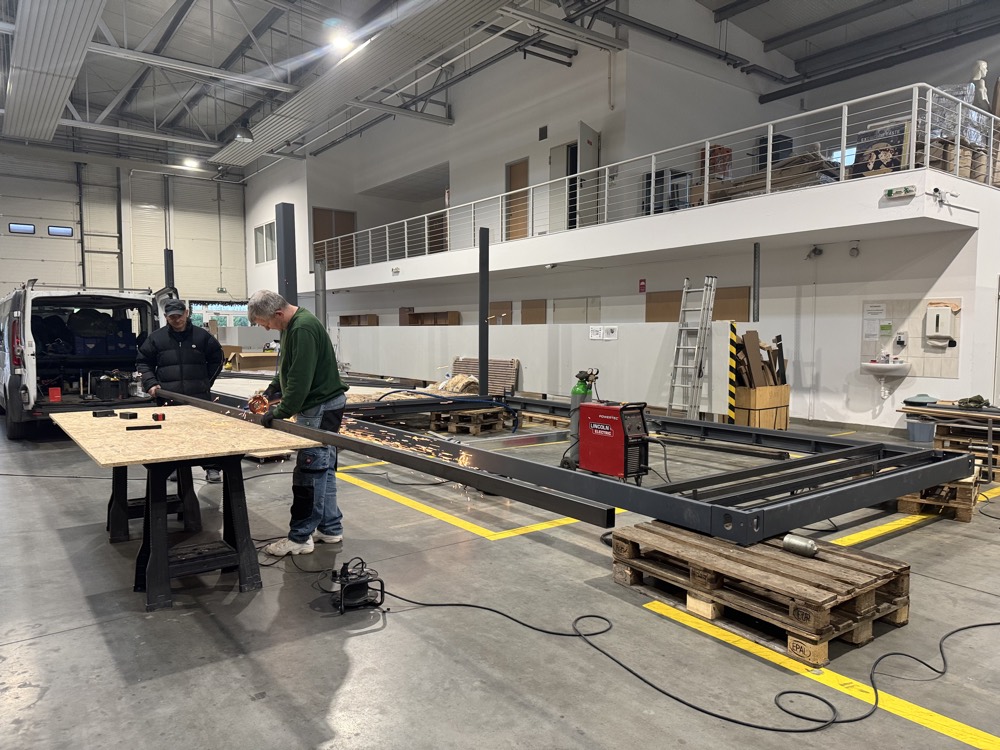

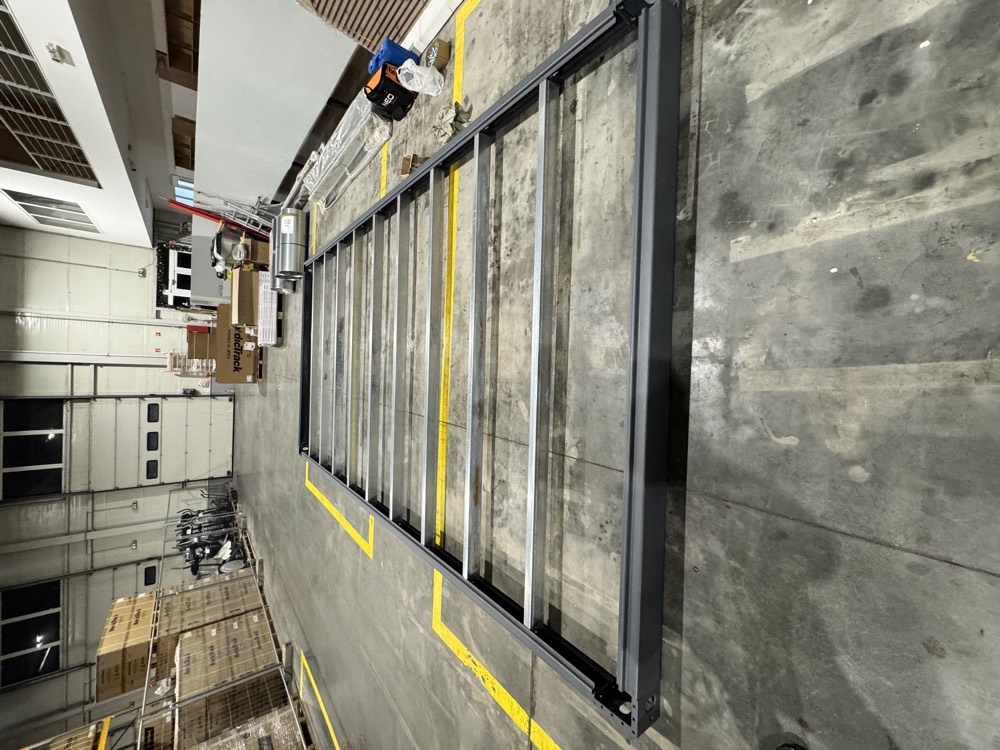

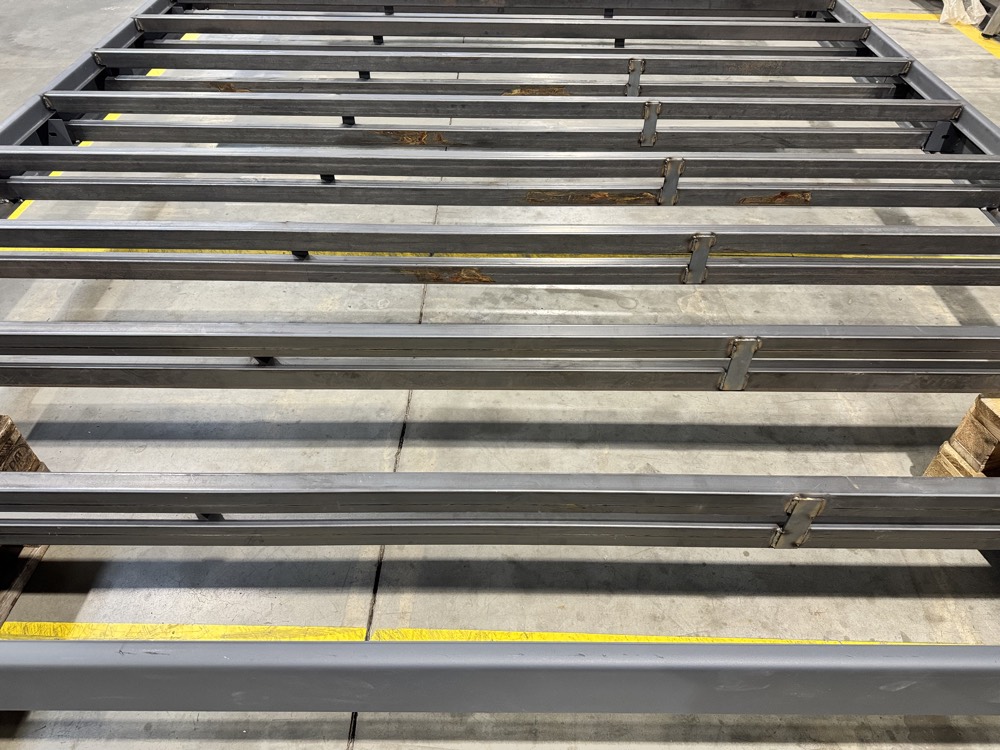

Nulladik fázis: a padlószerkezet hegesztése
Minden itt kezdődik: a padlóváz a saját műhelyünkben áll össze, hegesztve. Ez a ház gerince — erre épül utána mindegyik réteg. A megrendelő az egyik egységbe jakuzzit szánt, ami vízzel és emberekkel több tonna: ezért ebbe a vázba statikussal számoltatott merevítések kerültek, már ekkor, hegesztve. Nem utólagos megerősítés — tervezett teherbírás.

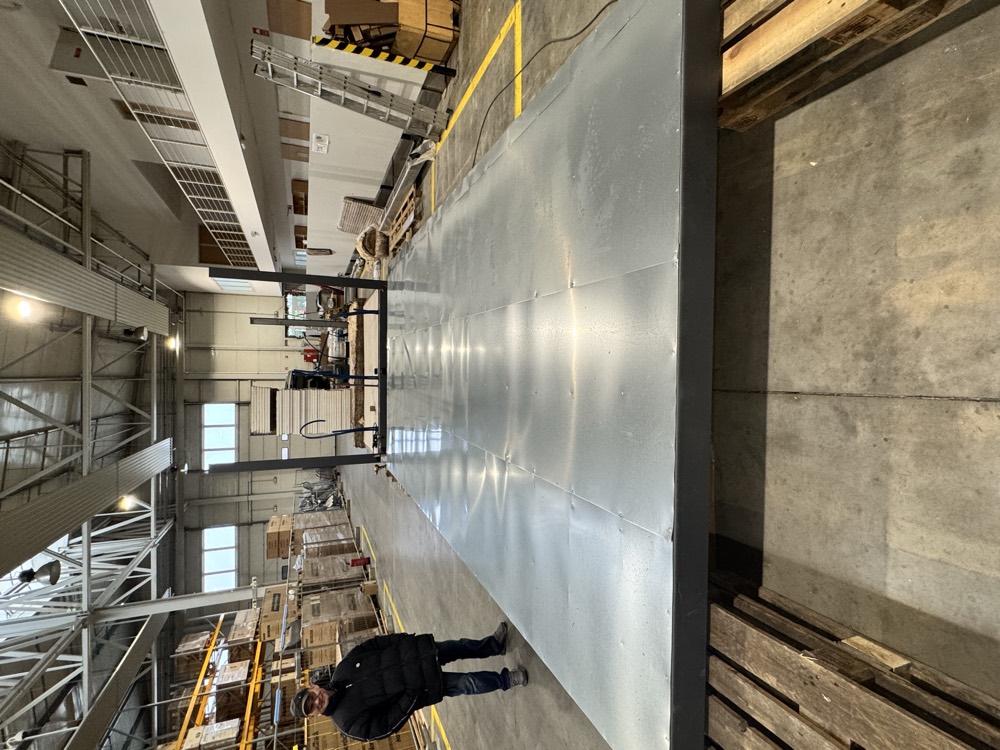

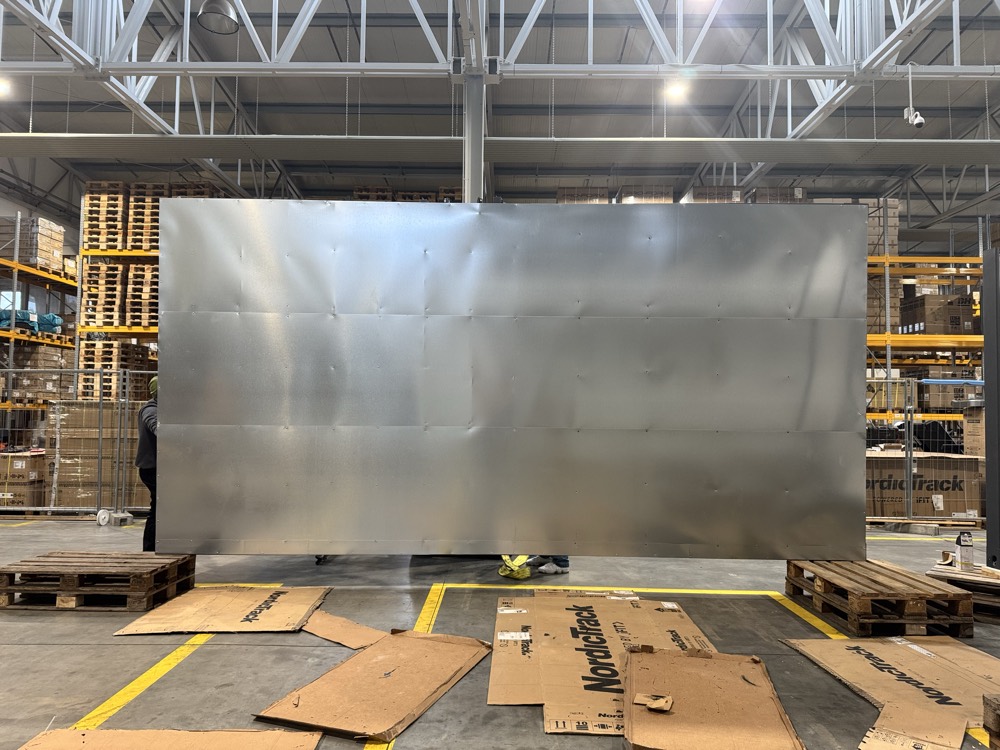

A padlólemez
A kész vázra kerül a padlólemez. Ettől lesz a keretből zárt padozat, és innentől lehet benne dolgozni — ez az első olyan pont, ahol a modul már ház-szerű.

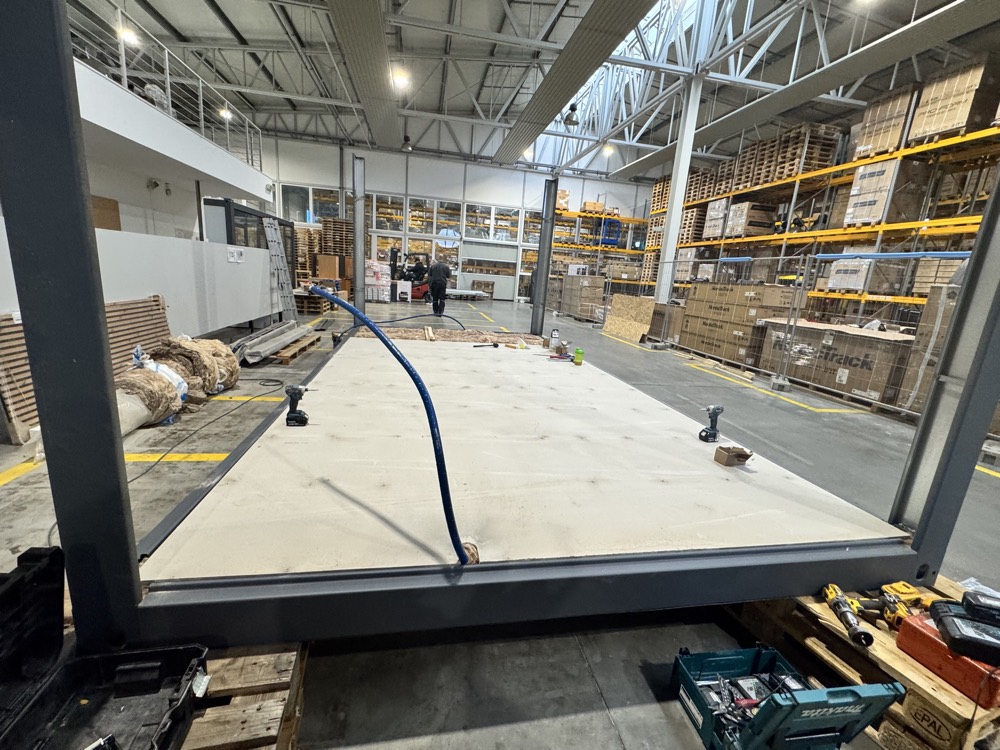

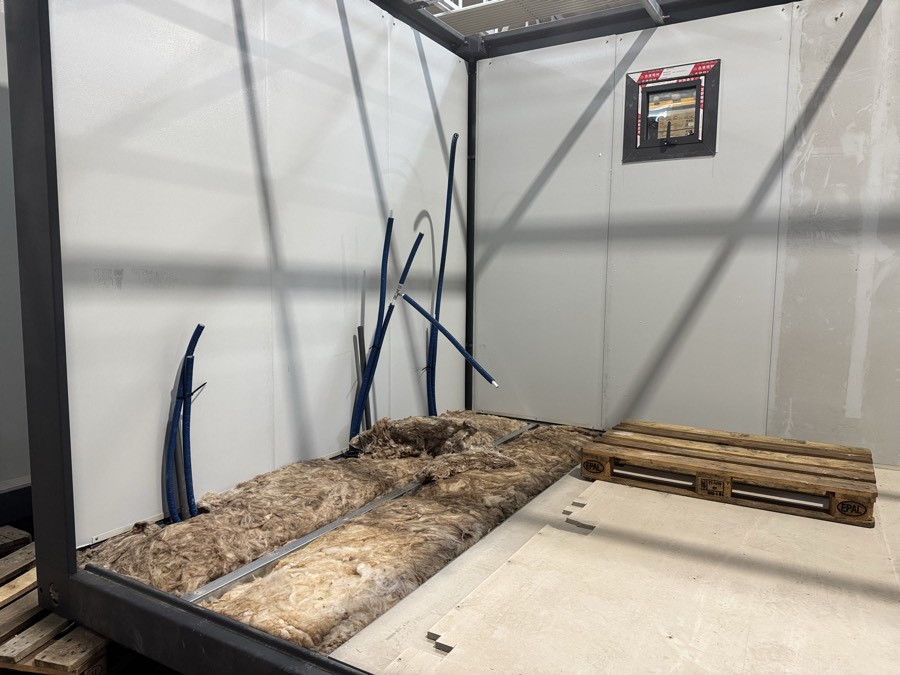

Gépészet és 15 cm szigetelés a padlóban
A víz- és csatornavezetékek a padlóban futnak, és a helyükre kerülnek azelőtt, hogy bármelyik fal állna. Utána jön a 15 cm szigetelés a gerendák közé, majd a padlószerkezet. A ház alján ezért nincs látszó cső és utólag megbontott réteg.

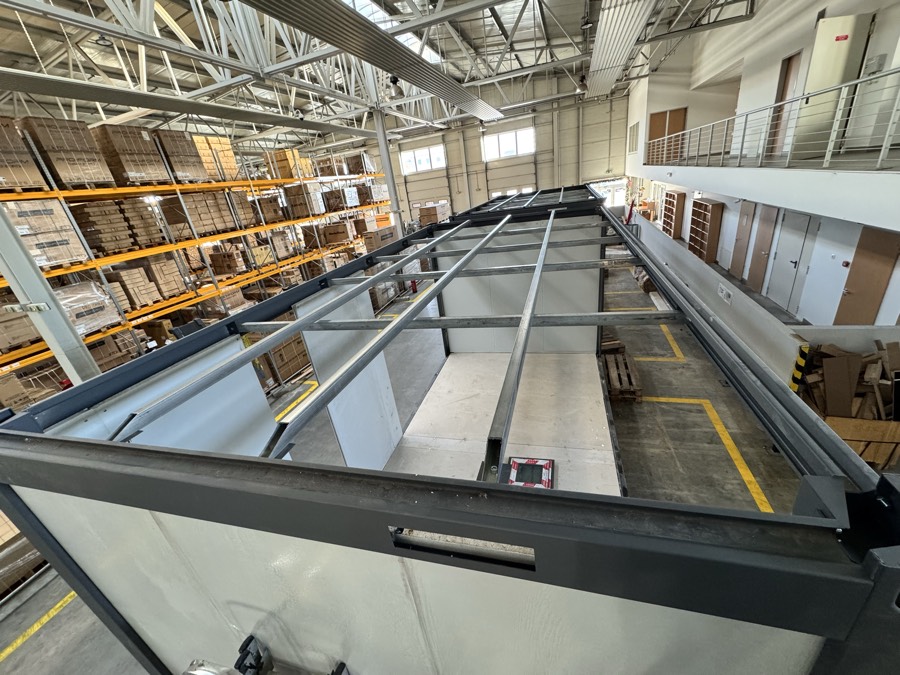

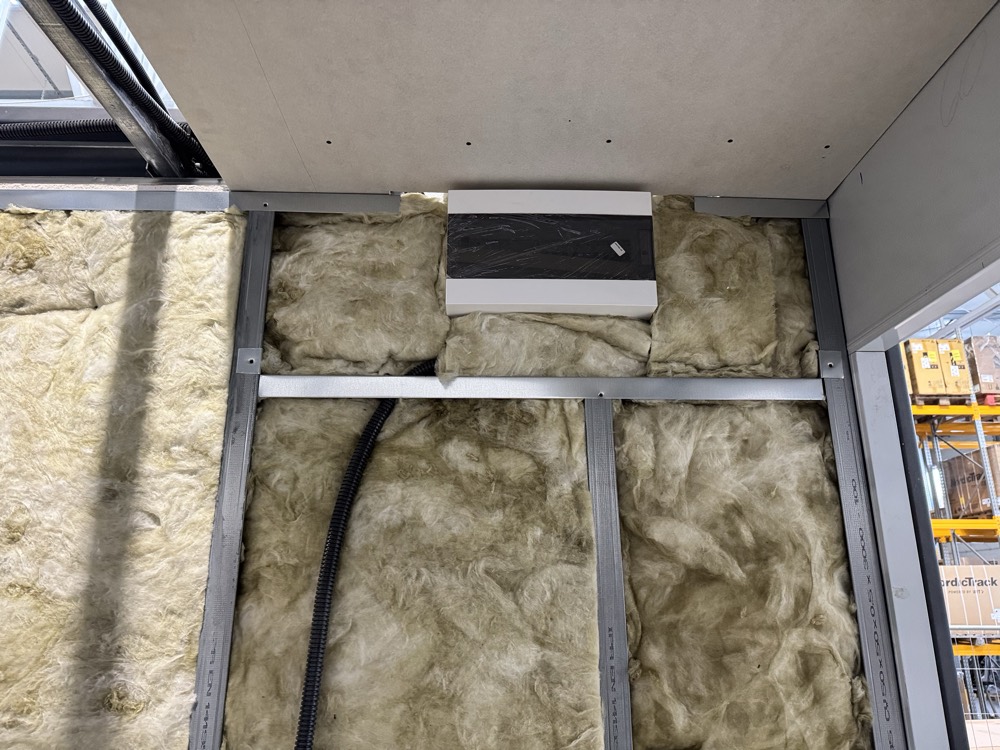

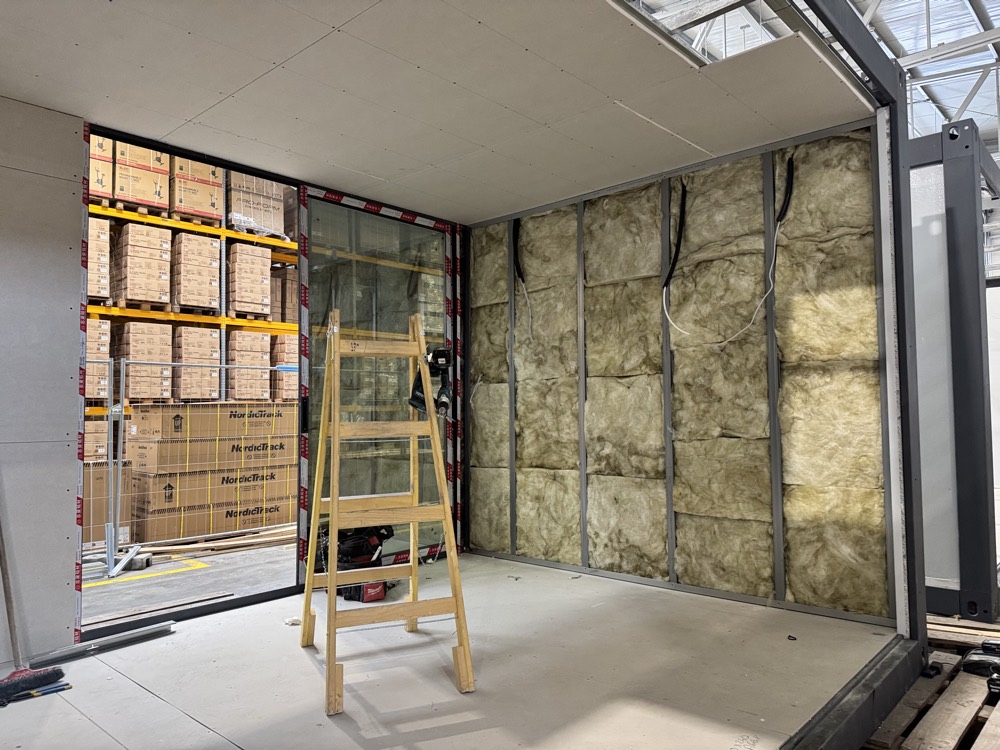

Falak és mennyezet
A falszerkezet 10 cm szendvicspanel, és belül még egy 5 cm-es előtétfal épül gipszkartonnal, közte 5 cm üveggyapottal — így a homlokzat összesen 15 cm szigetelést kap. A mennyezet ugyanígy: üveggyapot a bordák közé, és ott futnak a vezetékek is.

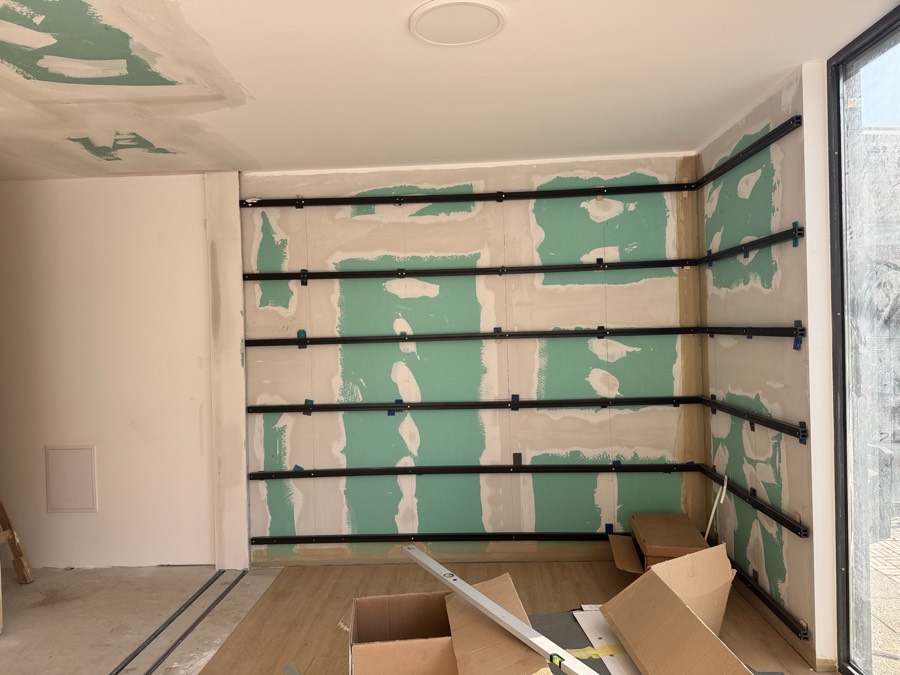

A gépészet a falba is beépül
A falakban ugyanez: a vezetékek a vízálló (zöld) gipszkarton mögé kerülnek, még a burkolás előtt. A fürdőszoba is végig zöld, vízálló lapból készül. Ezért nincs a kész házban látszó szerelvény és utólag vésett fal.

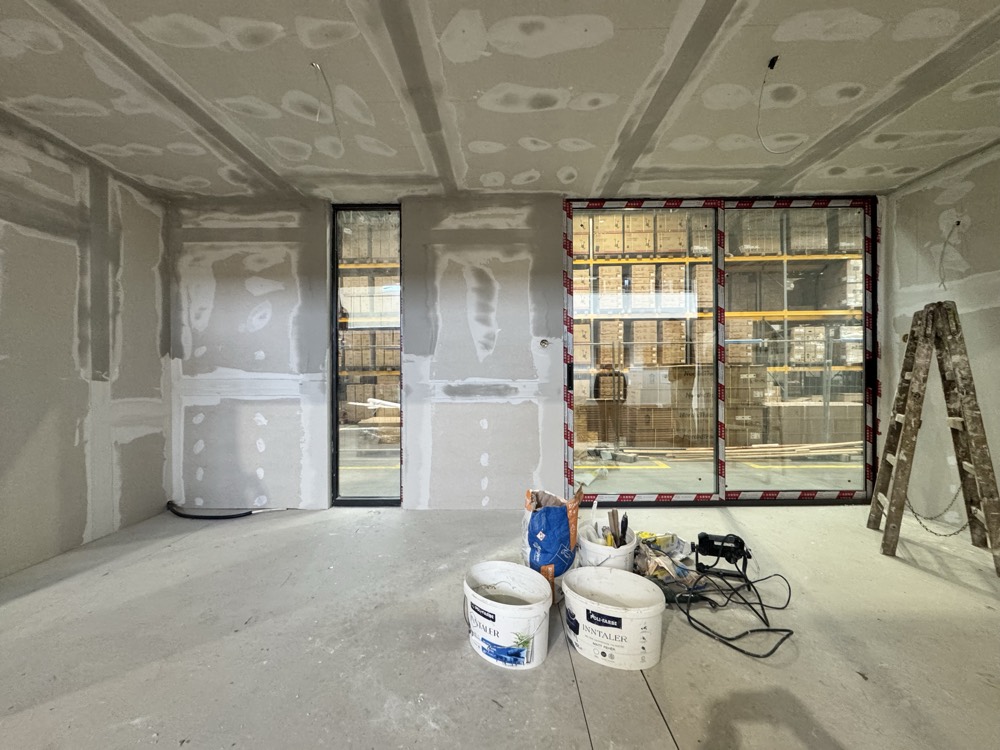

Gipszkarton, még festés előtt
Így néz ki a modul belülről, amikor a gipszkarton felkerült és a glettelés kész — még mindig a műhelyben, festés előtt. Az ablakon át a raktárunk polcai látszanak. Innen már csak a burkolat és a szerelvények vannak hátra.

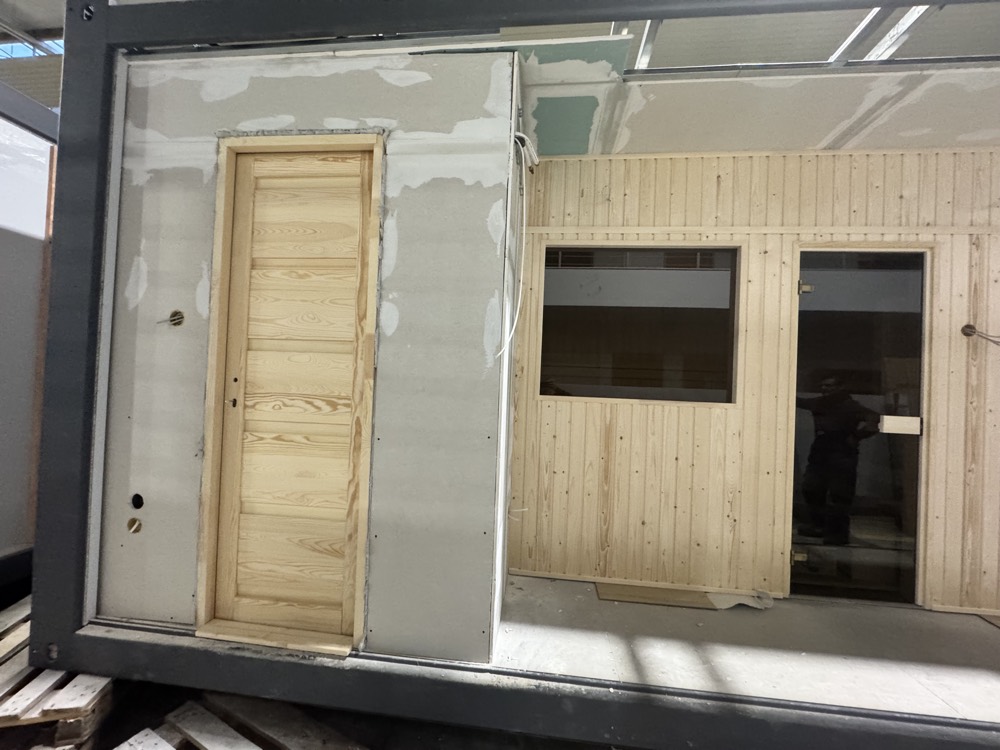

Az épített szauna már a műhelyben elkészül
A szauna nem megvásárolt kabin, hanem épített: a fala, ajtaja és ablaka a modulba beépítve, nálunk készül el. Így a helyszínen már nem szaunát kell építeni, csak bekötni.

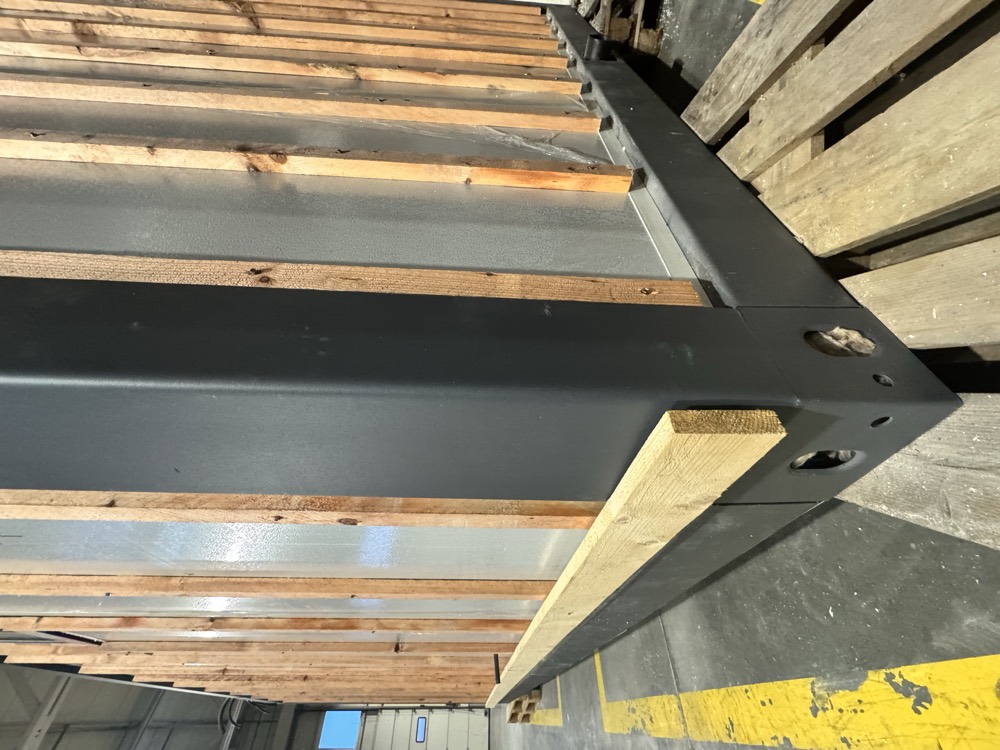

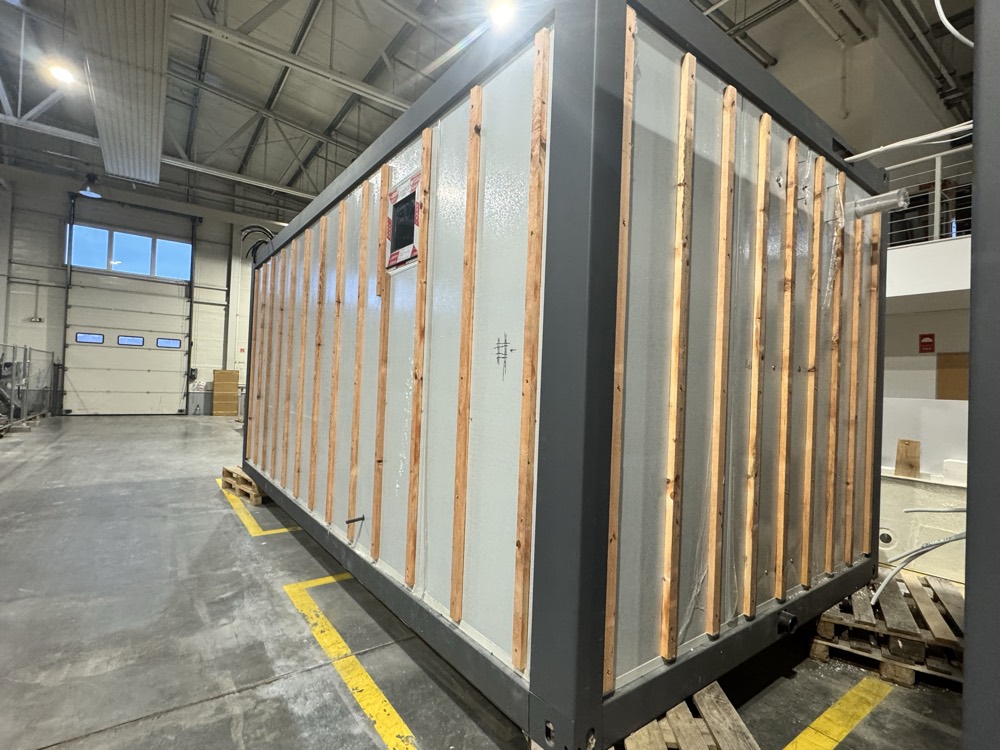

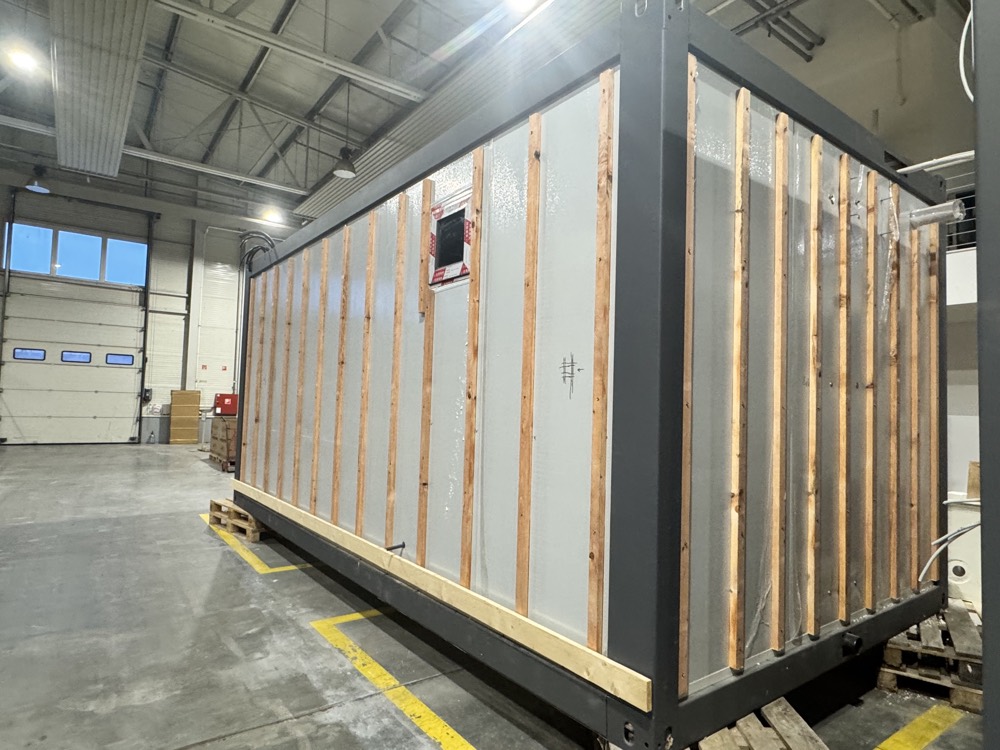

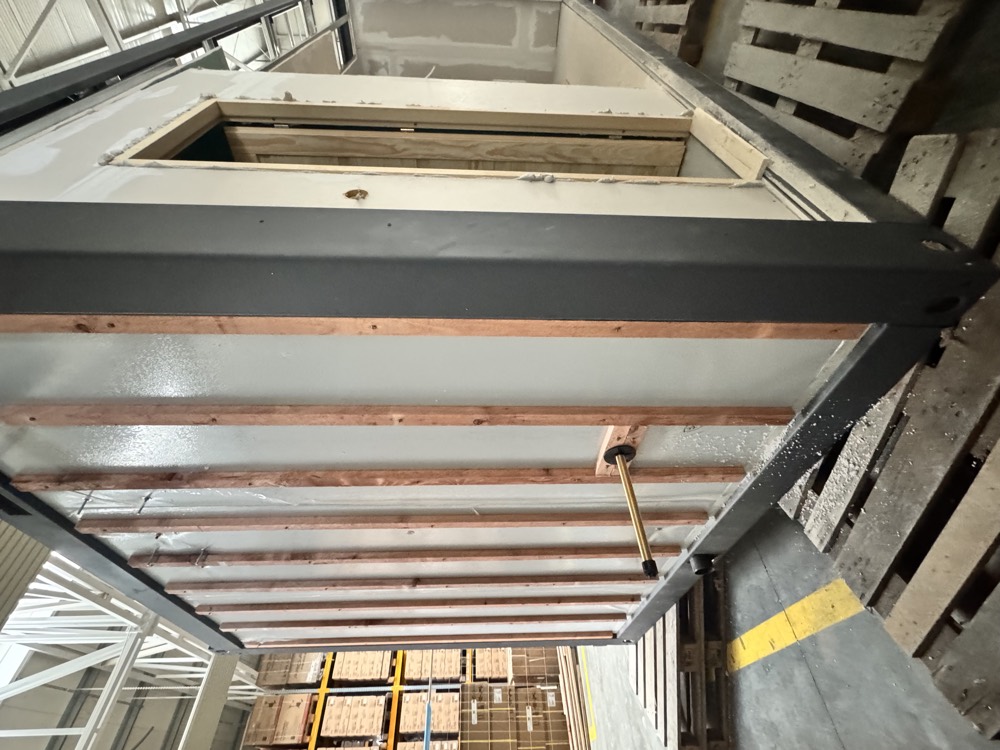

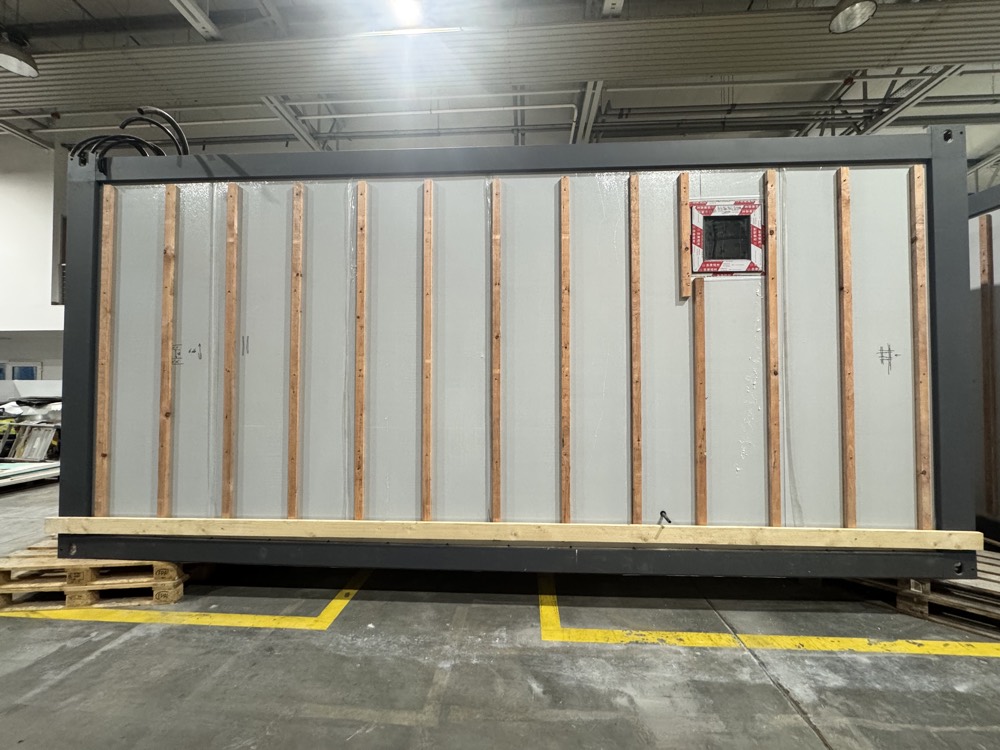

Lécváz a homlokzat alá
A szendvicspanelre lécváz kerül — ez adja a burkolat alatti szellőző légrést, és ez tartja majd az antracit lemezt. Ebben az állapotban indul a modul a kamionra.

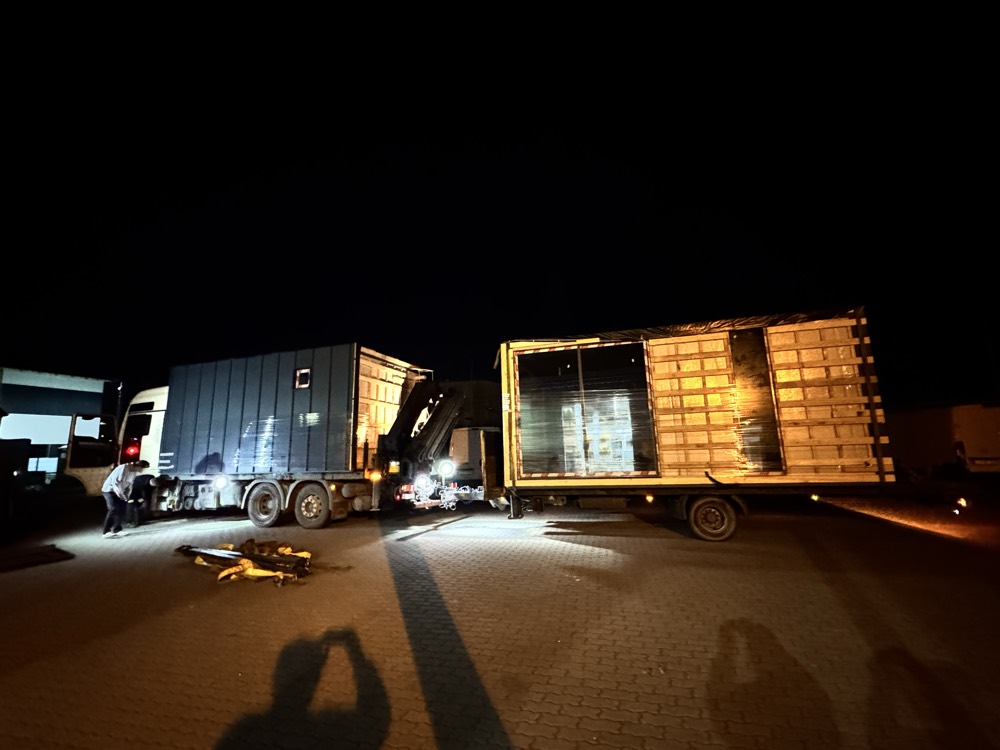

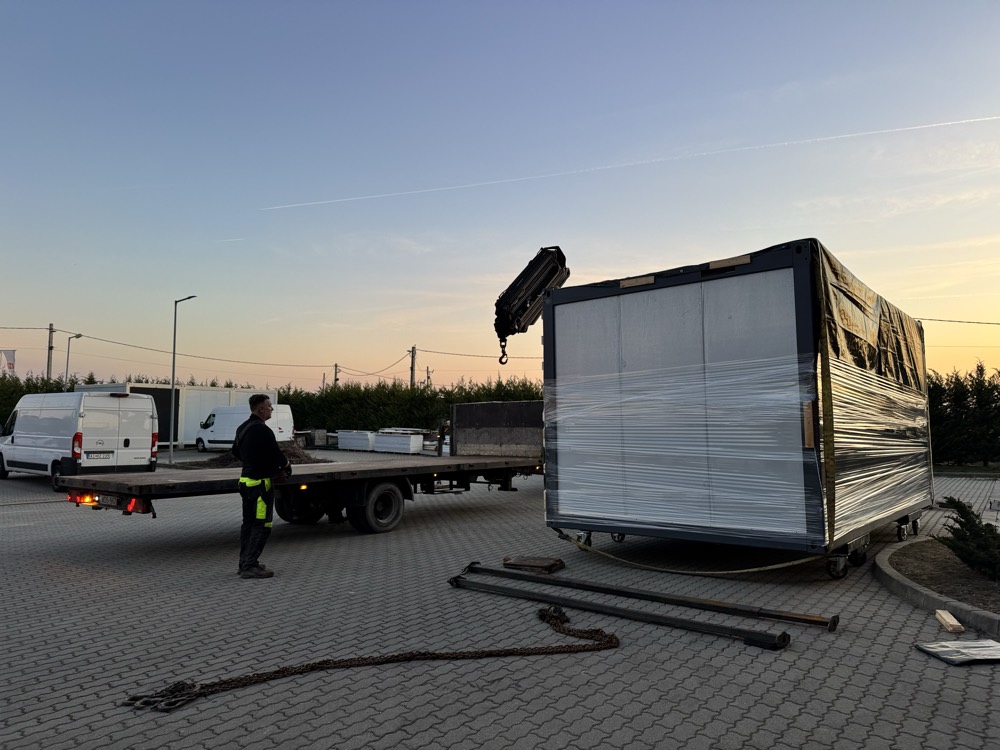

Szállítás — két külön fuvar
A két modul külön utazott. Egy 36 m²-es épület egy darabban nem szállítható közúton — ezért készül két egységben, és a helyszínen lesz belőle egy ház.

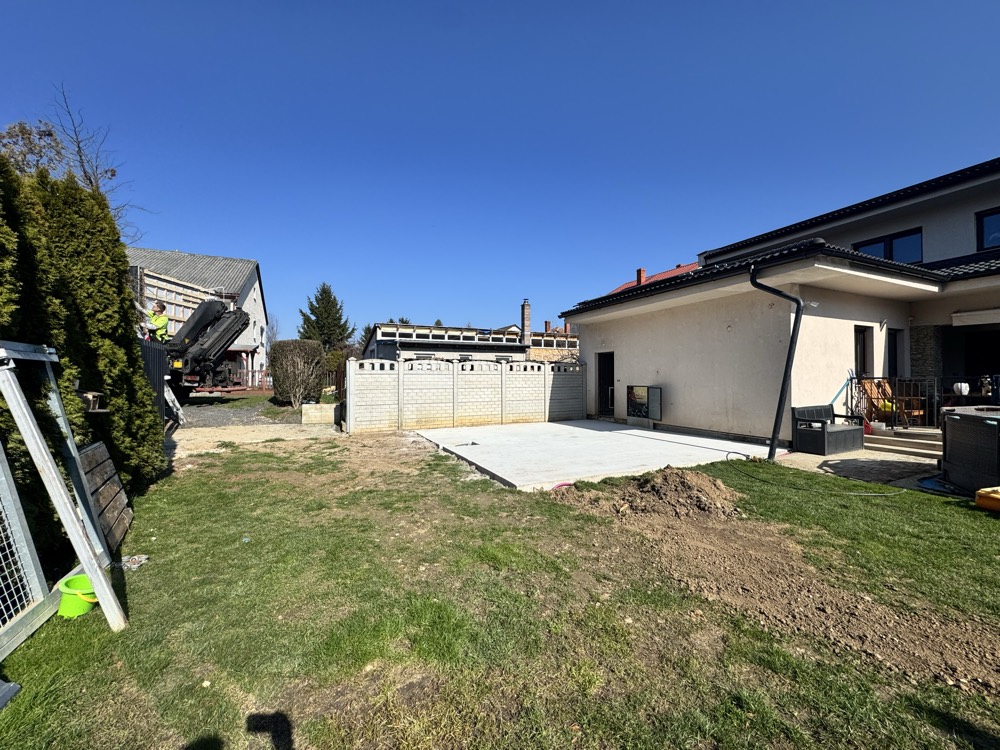

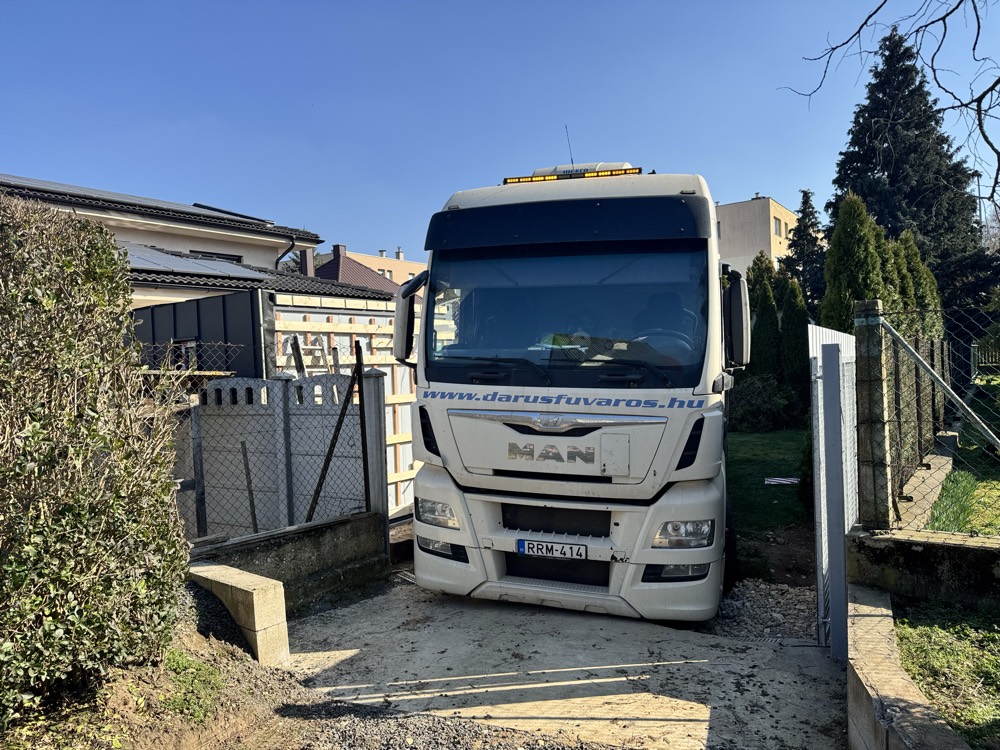

A helyszín: kész lemezalap, szűk bejáró
A lemezalapot a megrendelő készítette el. A kikötése az volt, hogy a ház ajtaja bedaruzás után pontosan a hátsó kijáratukhoz essen — egy több tonnás egységnél ez milliméteres pontosságot jelent, egyetlen emelésből.

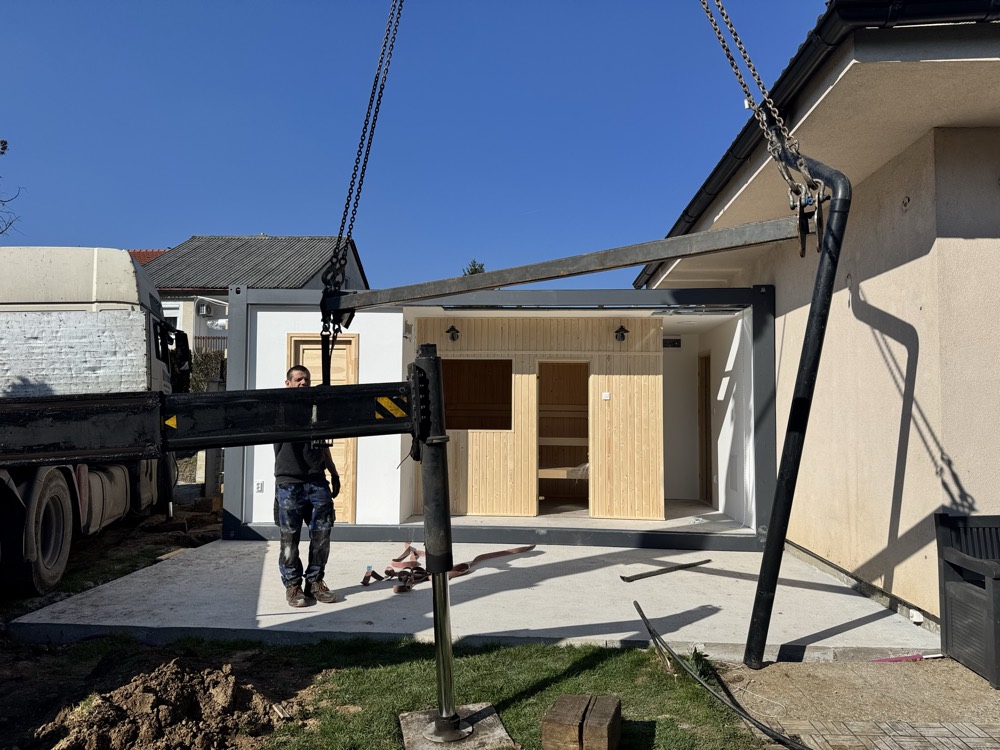

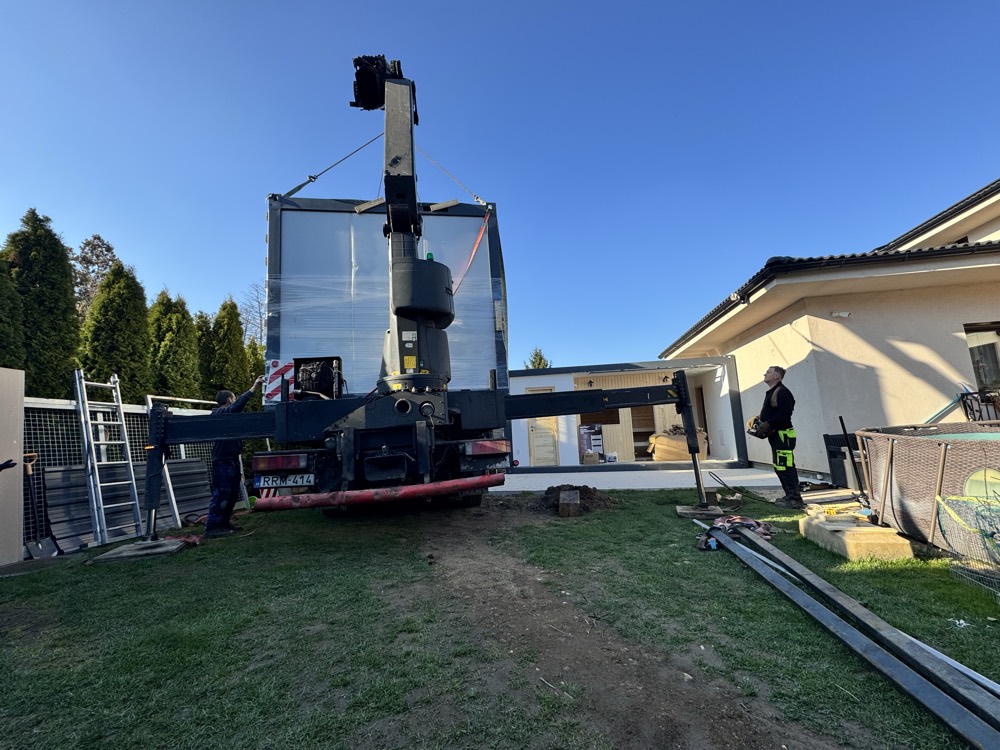

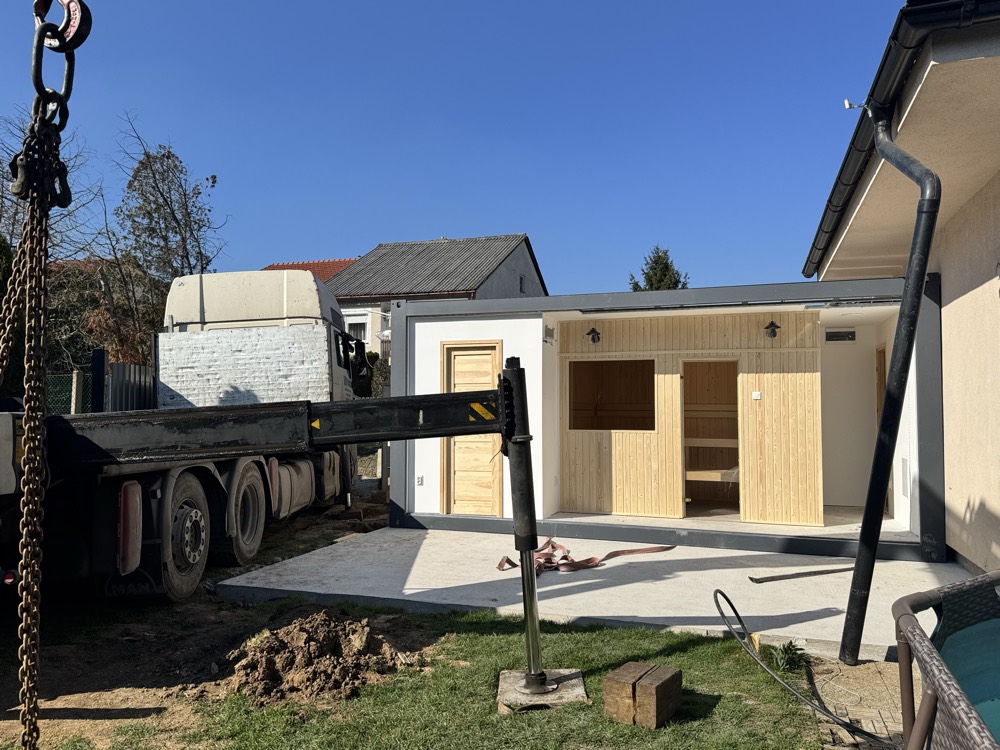

Beemelés — két emelés, centiméterekkel
Ez volt a projekt legnehezebb része. A házat a meglévő épület eresze alá kellett betolni, és centiméterek voltak a tetőtől és a szomszéd telekhatárától is. A darus autó a szűk bejárón állt be.

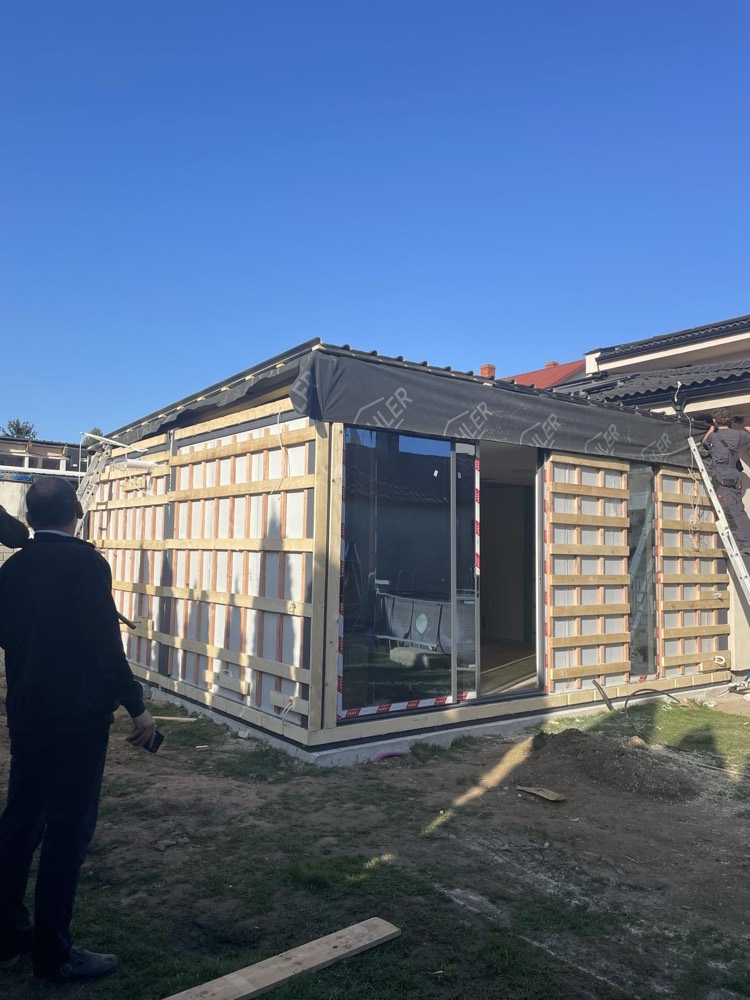

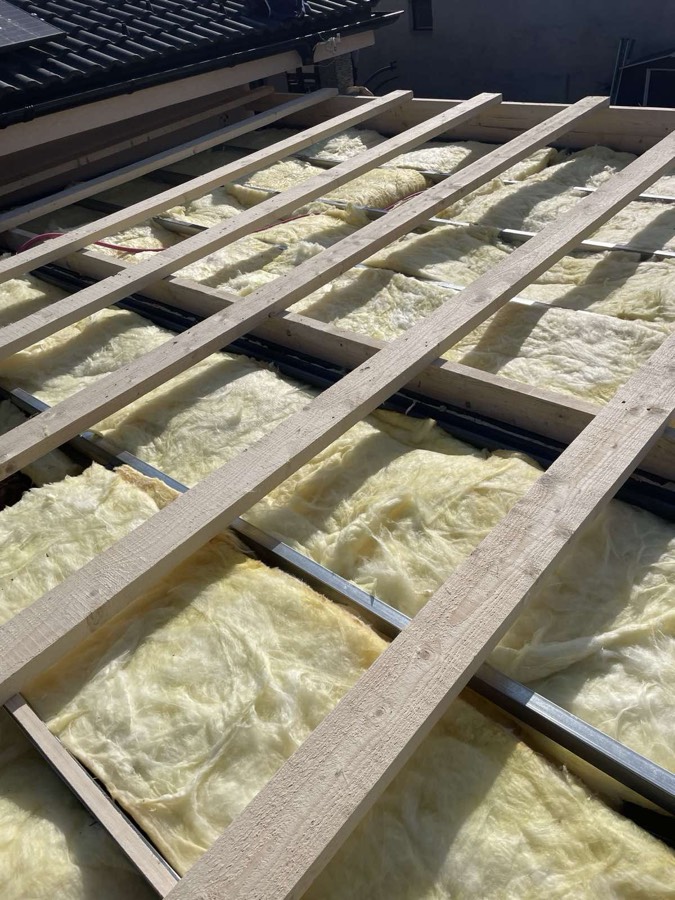

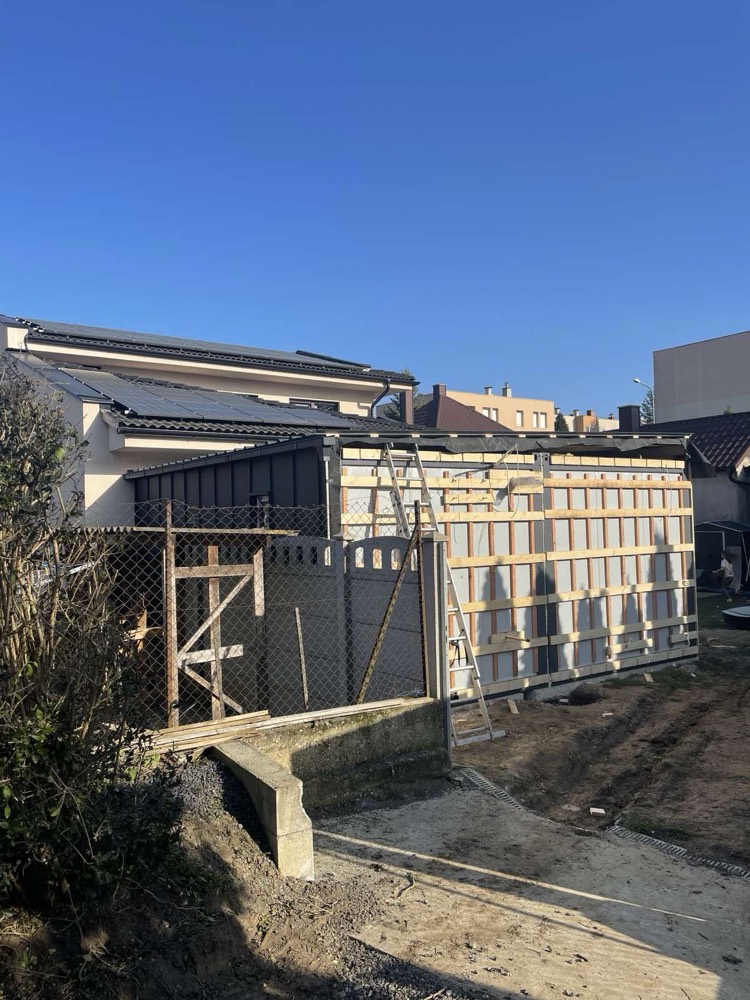

A tető a helyszínen épült
A két modul összeemelése után jött a java: a fa ácsszerkezetű tető a helyszínen készült — az első képen a szarufák és a közéjük kerülő szigetelés, tetőfedés előtt. Ez köti össze a két egységet egyetlen épületté; enélkül két doboz állna egymás mellett.

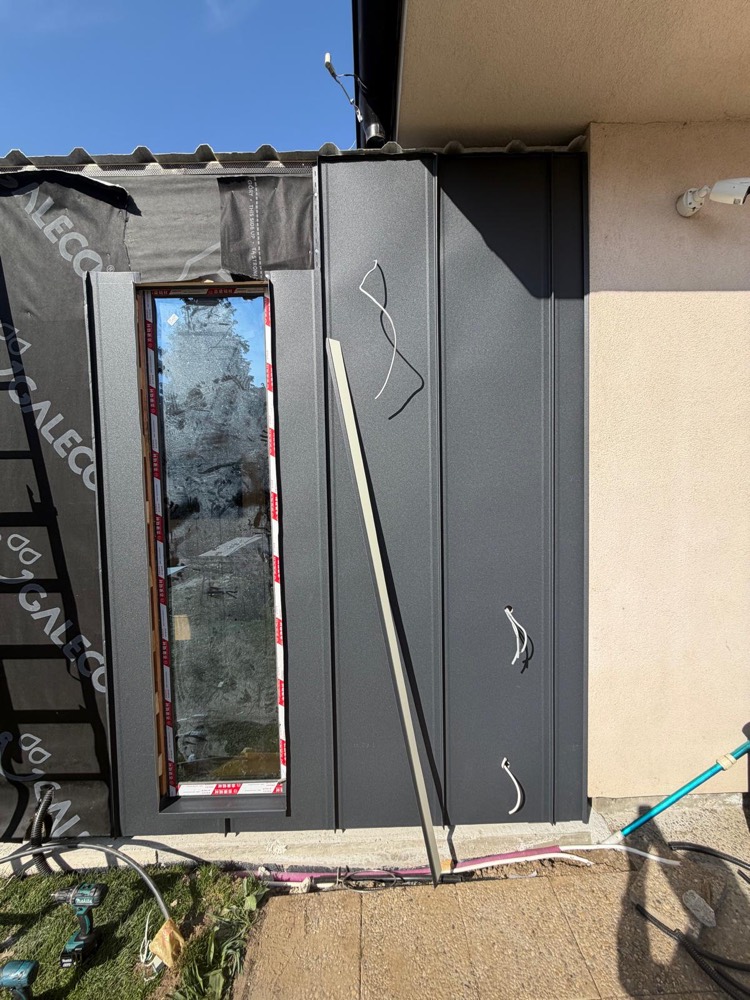

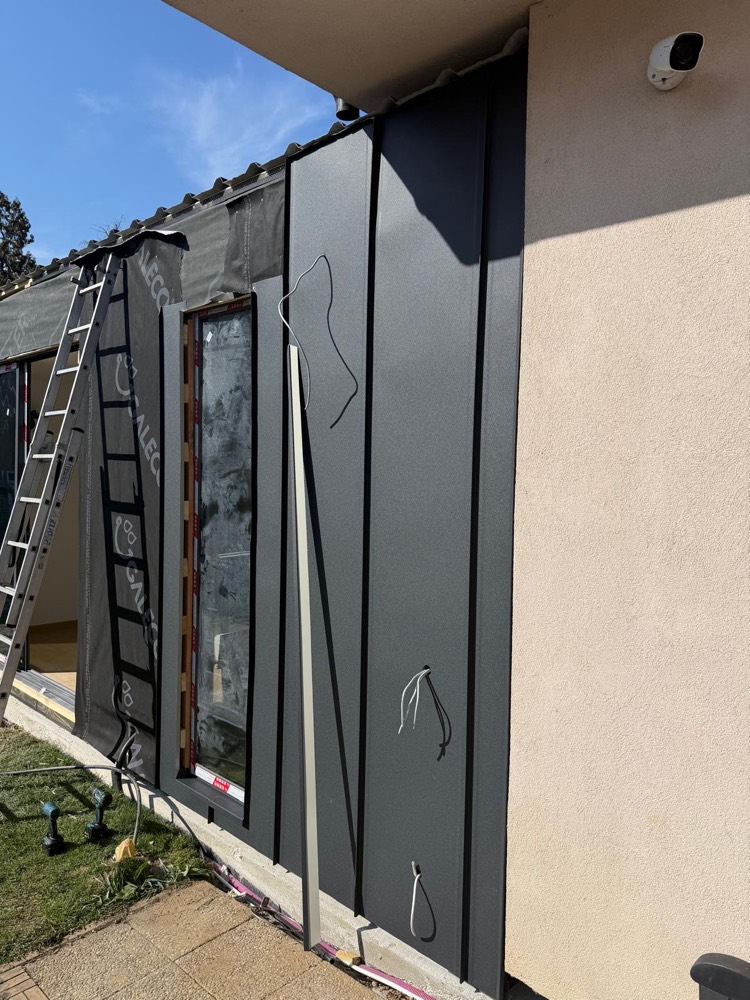

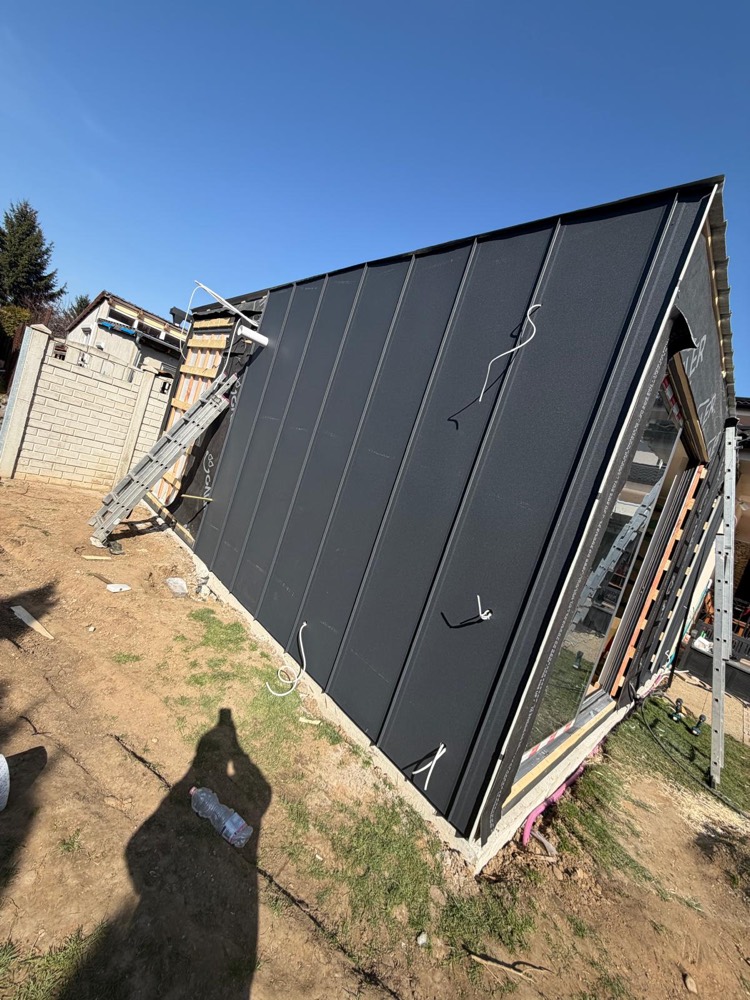

Homlokzat: lécváz és antracit lemezburkolat
A homlokzat is a helyszínen készült: lécváz és antracit lemezburkolat, végigfutva a két modulon. Az első képen a lemezek, ahogy megérkeztek. Ettől lesz egy ház a két egységből — kívülről nem látszik, hol van az illesztés.

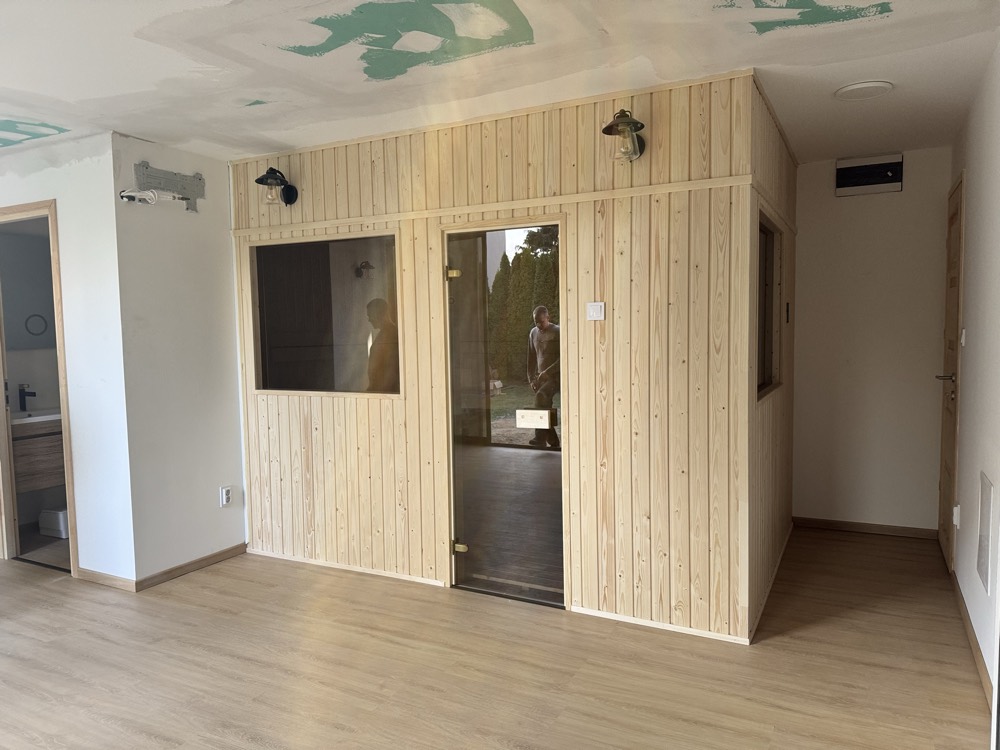

Fürdőszoba és épített szauna
A 3 × 1,5 méteres fürdőszoba Wellis szaniterekkel: álló WC, 60 cm mosdó tükörrel, zuhanyzó fali panellel, és 80 literes Ariston vízmelegítő. A szauna 3 × 2 méteres, épített, 8 kW-os háromfázisú elektromos kályhával.

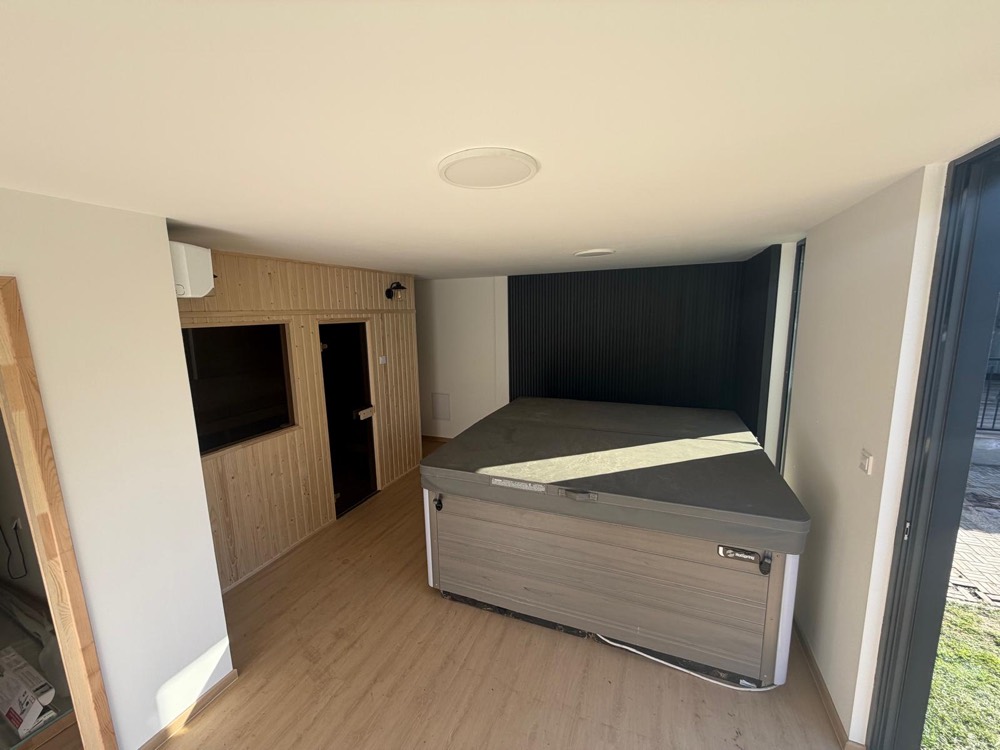

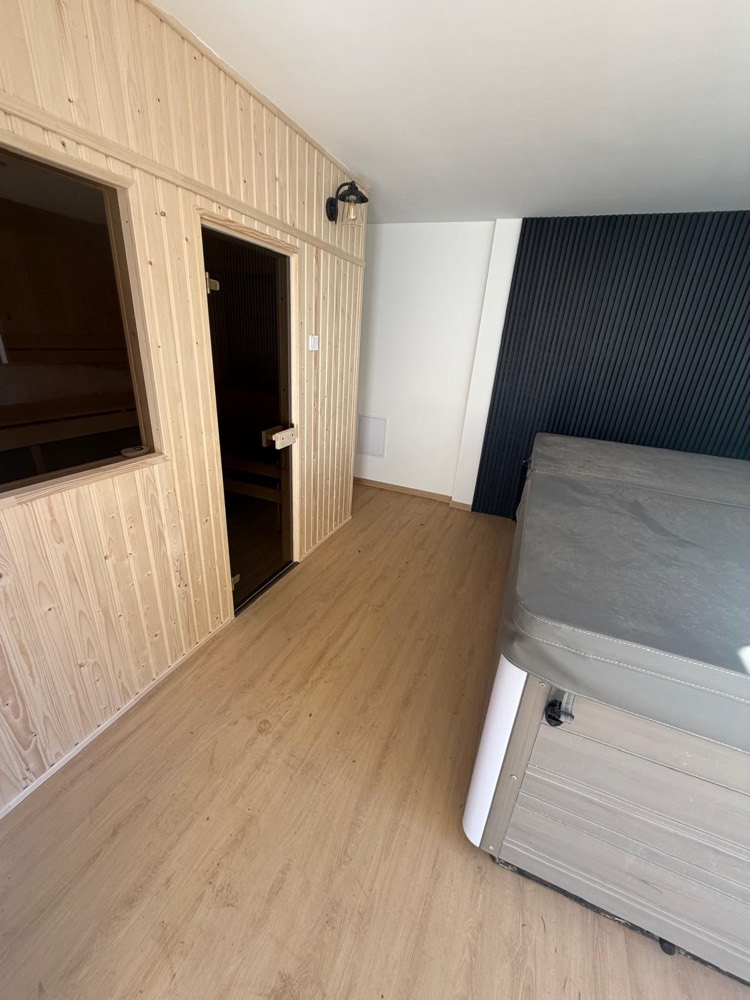

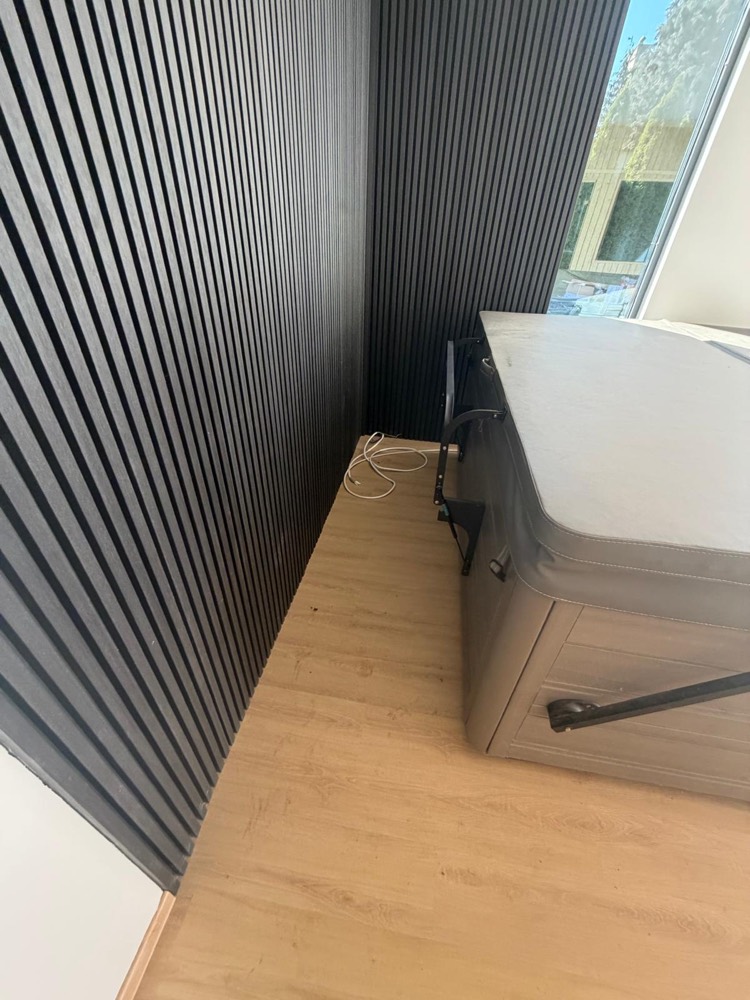

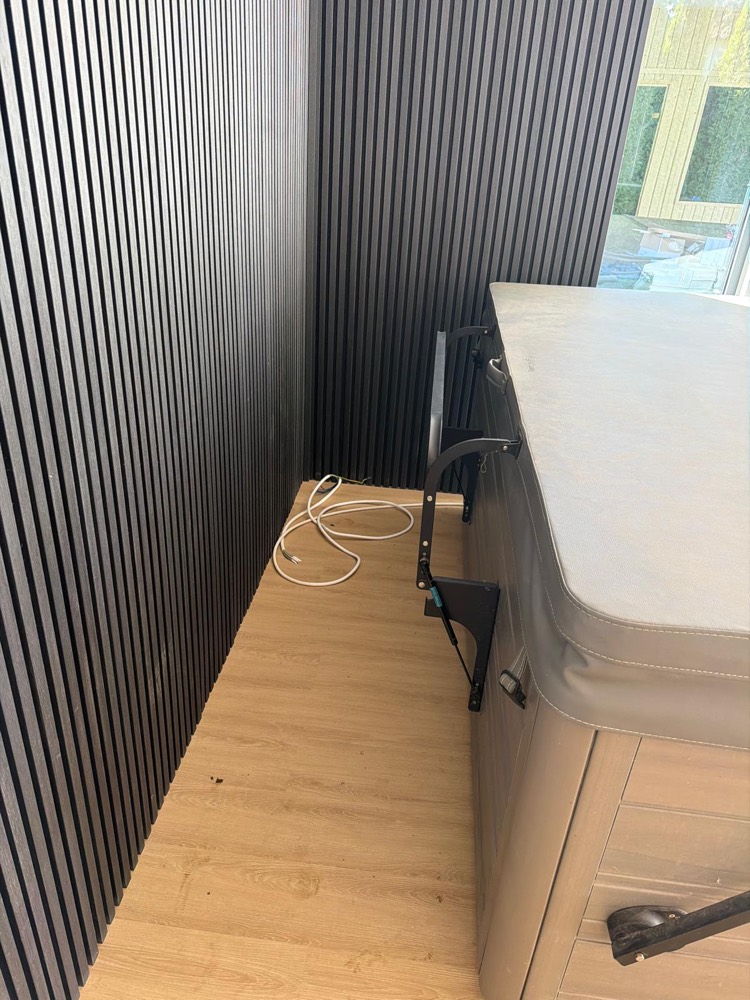

A kész belső: szauna és jakuzzi egy légtérben
Így néz ki az elkészült ház belülről. Balra a faburkolatos szauna ajtóval és ablakkal, jobbra a megrendelő jakuzzija a megerősített padozaton, a sötét bordázott fal előtt. A padló végig fahatású, 100%-ban vízálló SPC, a klíma a falon. Egyetlen légtér — a két modul illesztése belülről sem látszik.

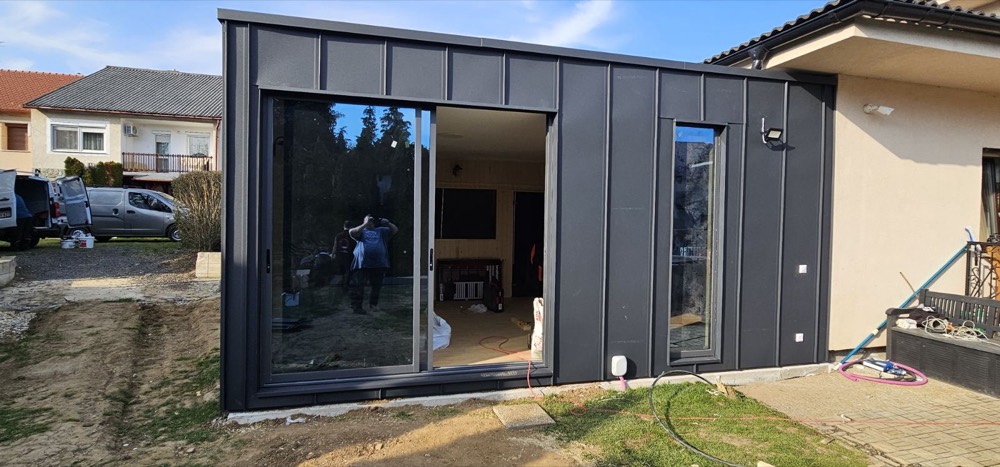

Kívülről
A ház a helyére került, klímával. A megrendelő kérésére kerti csap is került az oldalába.
Ami a képeken már nem látszik
A befejező munkákról — a burkolatok utolsó simításairól és a beüzemelésről — nem készült fotó, pedig a ház elkészült. Ezt inkább leírjuk, mint hogy egy másik projekt képével pótoljuk.
A termék, amiből készült
Ugyanaz a 6 × 3 méteres acélvázas egység, amiből az irodáink is épülnek. Ha neked is nagyobb kell, mint amit egy modul ad, szólj — összeépíthető.
