Mi van a falban? A rétegrend, amiből építünk
A legtöbb helyen annyit tudsz meg a falról, hogy „prémium szigetelés". Ez a cikk megmutatja, pontosan milyen rétegekből épül egy Express könnyűszerkezetes ház — a saját engedélyezési tervünkről, milliméterre, anyagnévvel. Padló, homlokzat, födém és tető.
Amikor valaki házat vesz, a rétegrend az a kérdés, amit vagy fel sem tesz, vagy túl későn tesz fel. Pedig ez dönti el, mennyi lesz a rezsi, marad-e pára a falban, mit bír tűz esetén, és meddig áll az épület. Ezért tesszük ki nyilvánosan.
Az alábbi négy rétegrend nem katalógusból való, hanem a saját engedélyezési tervdokumentációnkból valók. A tervlapot okleveles építész készítette és írta alá (É/1 13-1057 kamarai jogosultsággal), és az építésügyi hatóság ennek alapján adta ki az engedélyt.
Három mondatban. A falszerkezet nálad dől el, nem nálunk: a Horizont rendszerben 55 bevizsgált rétegrend közül választhatsz. Mi az alább részletezett rétegrenddel építjük a saját házainkat, és ezt ajánljuk. Ha passzívház-szintet szeretnél, az is megrendelhető — a legvastagabb változat hőátbocsátási tényezője 0,111 W/m²K.
Mit dönt el a rétegrend?
Egy falszerkezetnek egyszerre öt dolgot kell tudnia, és ezek részben egymás ellen dolgoznak:
- Hőt tartani — ez adja a fűtésszámlát és az energetikai besorolást.
- A párát kezelni. A lakásban keletkező vízgőz nem juthat be a szerkezetbe, viszont ami mégis bejut, annak ki kell tudnia száradni. Ha ez nem működik, a szigetelés benedvesedik, és romlik a hőszigetelő képessége.
- Terhet hordani — önsúly, hó, szél, és a belső terhek.
- Tűznek ellenállni — meghatározott ideig, hogy legyen idő kimenni.
- Hangot fogni — kívülről és a helyiségek között.
A rétegrend az a sorrend, amiben ezek az anyagok egymásra kerülnek. A sorrend nem ízlés kérdése: ha a párazáró réteg rossz oldalra kerül, a fal néhány év alatt tönkremegy.
Négy szint, négy szám
A Horizont rendszerben, amivel építünk, a külső falnak több változata van. A különbség nem elméleti: a bemutató telepünkön mind a négy falszerkezet ki van vágva, meg lehet fogni, és a hőátbocsátási tényező rá van írva a címkéjére.
| Változat | U-érték | Mit jelent |
|---|---|---|
| Hagyományos | 0,238 W/m²K | Megfelel a hatályos energetikai követelménynek. |
| Átszellőztetett, OSB borítással | 0,206 W/m²K | A borítólemez és a szellőző légrés együtt javít a szerkezeten. |
| Vidiwall borítással | 0,139 W/m²K | Gipszrost borítólemez. A hőátbocsátás mellett a tűzvédelmi osztály is jobb, mint az OSB-s változaté. |
| A+++, 41,1 cm | 0,111 W/m²K | A passzívházaknál elvárt falérték alatt. Ez is rendelhető. |
A hőátbocsátási tényező (U) azt mondja meg, mennyi hő megy át egy négyzetméter falon. Minél kisebb, annál jobb. Viszonyításnak: a hatályos energetikai követelmény külső falra 0,24 W/m²K, a passzívházaknál elvárt falérték pedig 0,15 körül van.

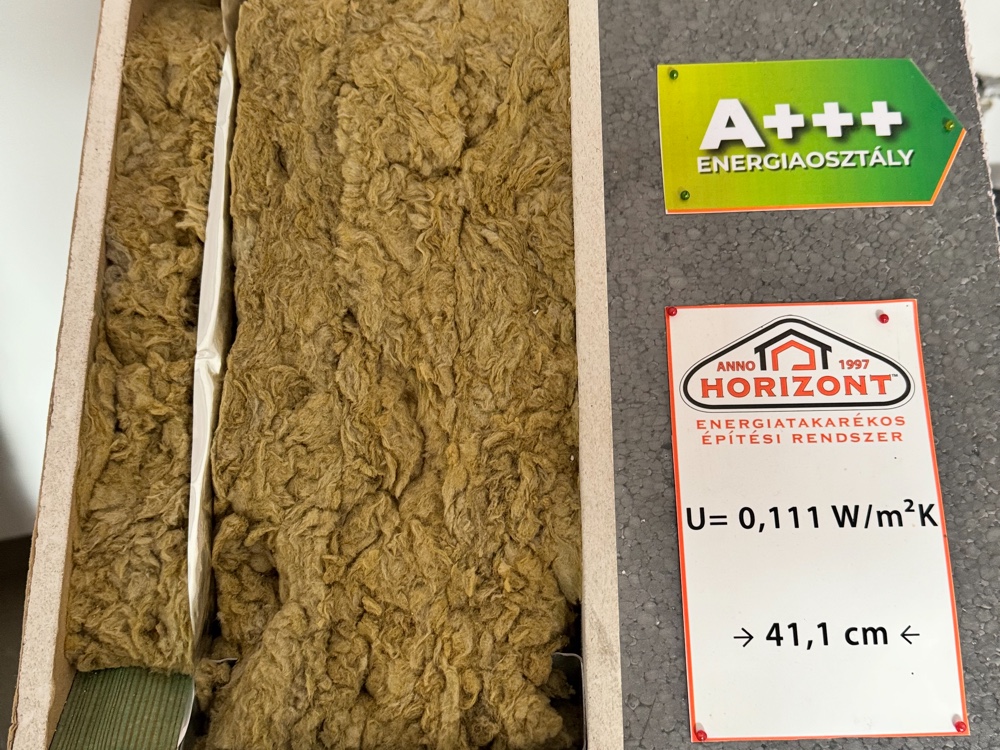

A legvastagabb változat makettje a bemutató telepen. A címkén: U = 0,111 W/m²K, 41,1 cm.

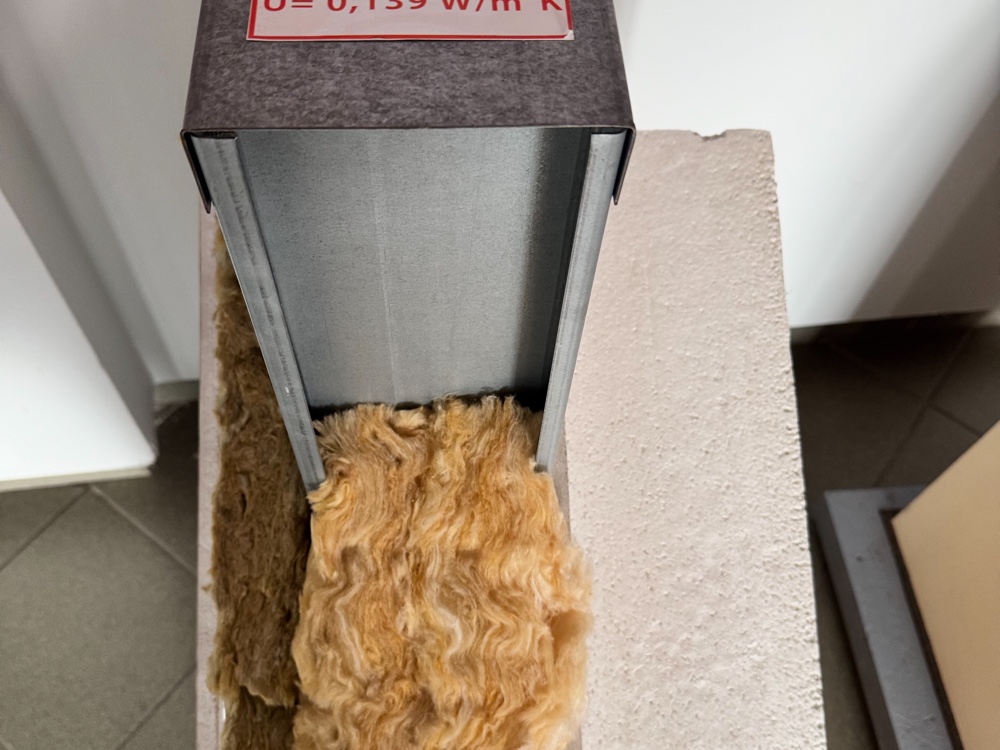

A Vidiwall gipszrost borítású változat, U = 0,139 W/m²K.
A makettek azt mutatják meg, mire képes a rendszer: hol kezdődik és hol ér véget a skála. A saját ajánlott rétegrendünk — amit a következő fejezetben rétegenként végigveszünk — ezen a skálán belül helyezkedik el.
A négy változat között a különbség két dolgon múlik: a homlokzati hőszigetelés vastagságán, és azon, hogy milyen borítólemez kerül az acélvázra. Ez utóbbi nem csak a hőátbocsátást befolyásolja, hanem a szerkezet tűzvédelmi osztályát is.
Amivel a saját házunk épül: a homlokzat
A tervlapon „30 cm" szerepel — ez a hőszigetelés vastagsága, kerekítve: pontosan 150 mm EPS kívül és 140 mm üveggyapot az acélváz között, azaz 290 mm. A teljes falvastagság a burkolatokkal együtt kb. 38 cm.
Az alábbi rétegrend az, amit ajánlunk, és amivel építünk. Kívülről befelé haladva:
| Réteg | Vastagság | Mit csinál |
|---|---|---|
| Külső színvakolat | 3 mm | Időjárás elleni védelem és a végső felület. A szín szabadon választható. |
| Üvegszövet háló, dűbelezés | — | A vakolatrendszer repedésmentes rögzítése. |
| EPS hőszigetelés | 150 mm | A hőveszteség fő gátja. Mivel kívül, folytonosan takarja az acélvázat, egyben megszünteti a fémprofilok hőhídját is. |
| Glass Rock építőlemez | 1,5 mm | Merevíti a vázat, felveszi a szélterhet, és nem éghető hordozót ad a vakolatnak. |
| Horizont acélváz | 140×140 mm | A teherhordó szerkezet: tűzihorganyzott, hidegen alakított acélprofil. |
| Üveggyapot a tartók között | 140 mm | Hő- és hangszigetelés a vázon belül. |
| Párazáró fólia | 0,2 mm | A meleg oldalon. Ez akadályozza meg, hogy a lakótérben keletkező pára bejusson a szigetelésbe. |
| Lécváz (szerelvényréteg) | 45×45 mm | Itt futnak a kábelek, dobozok és csövek — a párazáró fólia átszúrása nélkül. |
| Gipszkarton | 2 réteg | Belső felület és tűzvédelem. |
| Glettelés, festés | 2 réteg | — |
A tervlap ezt a szerkezetet A++ besorolással jelöli. A konkrét U-érték minden háznál az energetikai számításból jön ki, mert az egész épületburokra vonatkozik — a nyílászárókra, a födémre és a hőhidakra is, nem csak a falra.

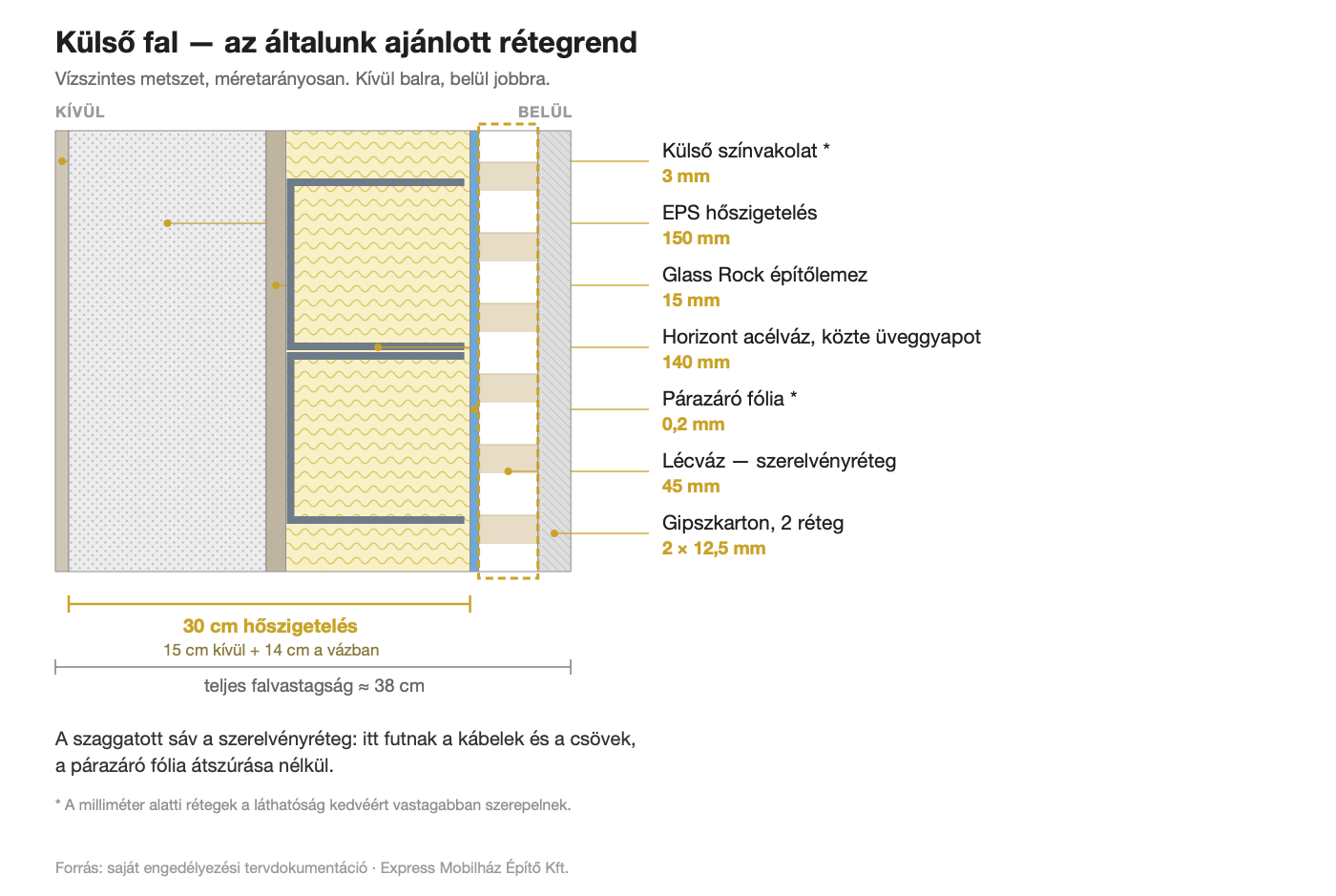

Ugyanez metszetben, méretarányosan. A szaggatott sáv a szerelvényréteg.
Ugyanaz a vastagság, jobb érték: a grafitos EPS
A homlokzati szigetelésnél van egy csere, amit érdemes ismerni. A hagyományos fehér EPS helyett grafitos EPS is választható — ez a szürke színű tábla, ami a makettek egy részén is látszik.
A grafitszemcsék visszaverik a hősugárzást, ezért ugyanakkora vastagság mellett jobb a hőszigetelő képesség. A gyakorlatban: 15 cm grafitos EPS nagyjából annyit ad, mint 19–20 cm hagyományos EPS — a homlokzat vastagsága viszont nem nő.
Ez nem elméleti előny. Ha egyszerűen vastagabb szigetelést raknál fel, azzal mélyebb lesz a nyílászárók kávája, többet kell nyúlnia az eresznek, és a lábazat is kiugrik — a ház arányai megváltoznak. Grafitos EPS-sel a méretek és a megjelenés változatlanok maradnak, csak a fal teljesít jobban. Szűk telken, ahol a beépíthető szélesség kötött, ez néha nem is választás kérdése.

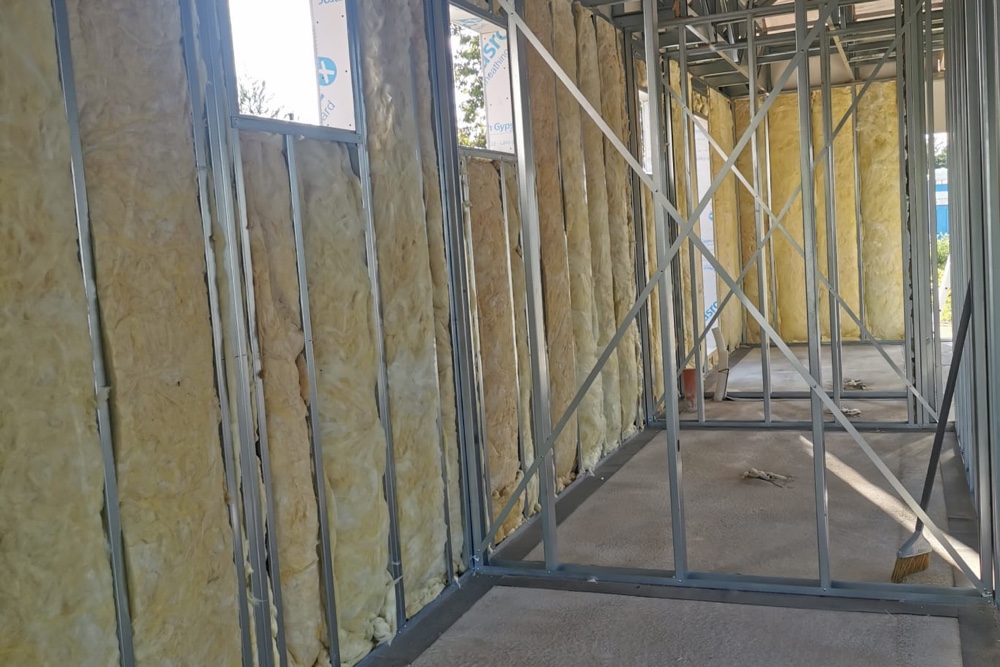

Az üveggyapot az acéltartók között, a saját építkezésünkön.

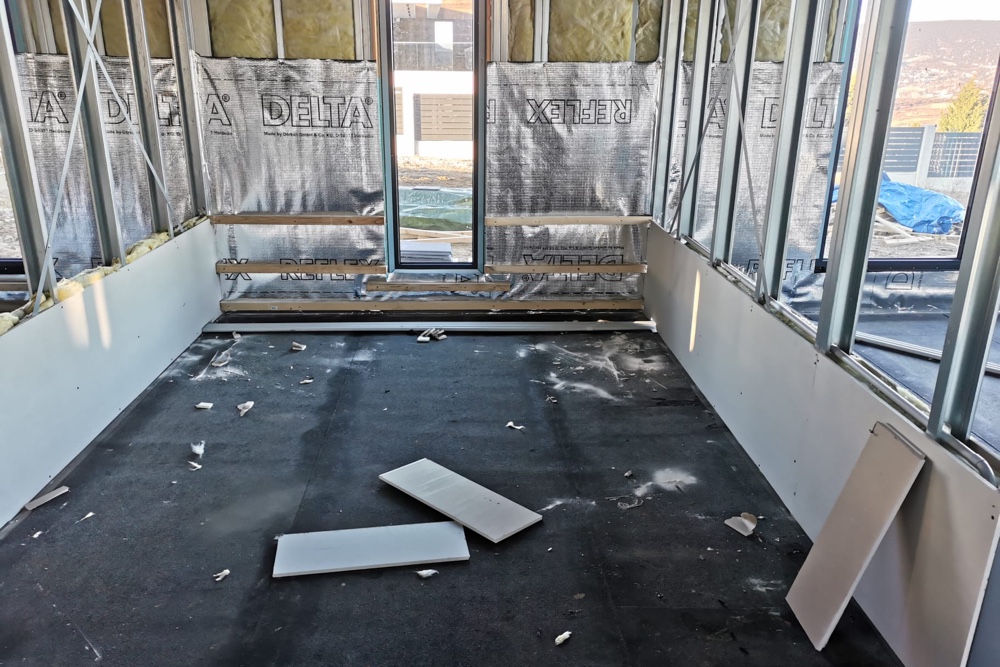

A párazáró fólia a meleg oldalon. Erre kerül a lécváz, és csak utána a gipszkarton.
A szerelvényréteg — a részlet, amiről kevés szó esik
A táblázatban van egy sor, ami elsőre jelentéktelennek tűnik: a 45×45 mm-es lécváz a párazáró fólia és a gipszkarton között. Ez egy külön, szigetelésmentes sáv a fal belső oldalán.
Enélkül minden konnektordoboz, kapcsoló és vízcső átlyukasztaná a párazáró fóliát. Egyetlen átszúrás nem sok, de egy házban több száz van belőlük, és mindegyiknél pára juthat a szigetelésbe. Ott lehűl, kicsapódik, a szigetelés benedvesedik — és ez évekig nem látszik, csak a fűtésszámlán.
A szerelvényréteg költsége elenyésző, a haszna viszont a szerkezet élettartamában mérhető. Ezért van minden házunkban.
A padló
Alulról felfelé haladva:
| Réteg | Vastagság | Mit csinál |
|---|---|---|
| Tömörített kavicságy | 150 mm | Teherelosztás, és megszakítja a talajnedvesség kapilláris felszívódását. |
| Vasalt aljzatbeton | 150 mm | A teherhordó betonlemez. |
| Pormex Rapid kellősítés | — | Tapadóhíd a bitumenes szigetelés alá. |
| Villas Elastovill E-PV 4 F/K | — | Modifikált bitumenes vastaglemez — a talajnedvesség elleni szigetelés. |
| GV1 üvegfátyolfedéses védőlemez | — | A vízszigetelés második rétege. |
| Austrotherm AT-N100 | 100 mm | Lépésálló hőszigetelés. Az N100 jelölés a nyomószilárdságra utal — ez a típus alkalmas arra, hogy esztrich és burkolat kerüljön rá. |
| PE alutükrös technológiai fólia | — | Elválasztó réteg és hőtükör. |
| Szálerősített Estrich beton | 70 mm | Teherelosztó esztrich, a falak mellett peremszigeteléssel — így az esztrich szabadon mozoghat, és nem ad át hangot a falaknak. |
| Aljzatkiegyenlítő | 2–3 mm | Sík felület a burkolat alá. |
| PE párazáró fólia + alátét | — | A burkolat védelme alulról. |
| SPC burkolat | 8 mm | Kopásálló, víznek ellenálló padlóburkolat. |

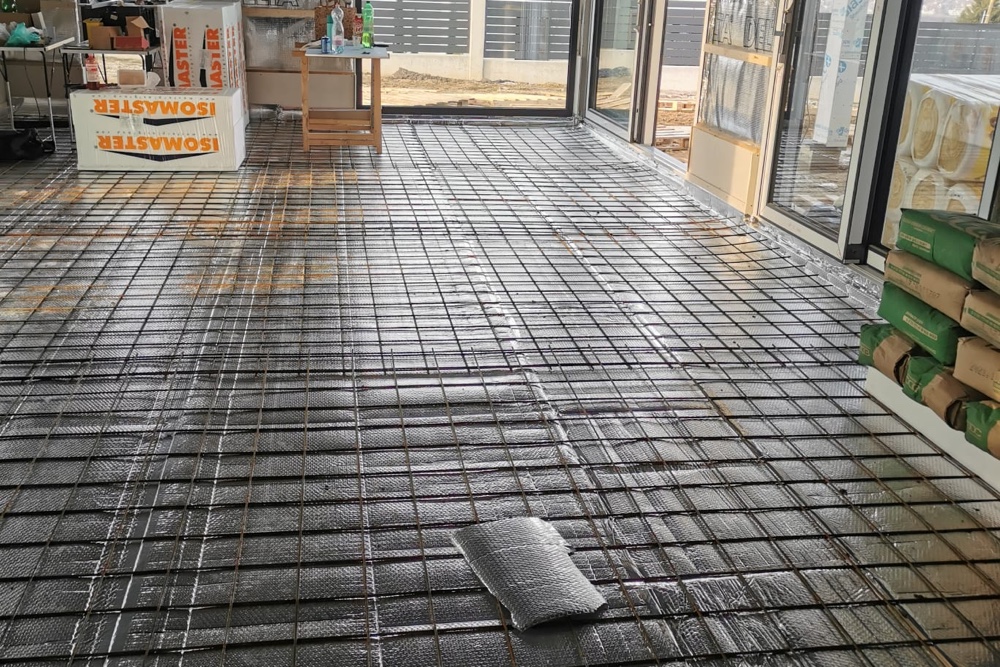

A padlófűtés az esztrich alatt — a rétegrend 7 cm-es szálerősített Estrich betonja ebbe kerül.
A födém: 30 cm, A++
| Réteg | Vastagság | Mit csinál |
|---|---|---|
| Austrotherm AT-N100, kérgesített | 150 mm | Lépésálló hőszigetelés a padlástér felől. |
| Acélváz födémszerkezet | 140×140 mm | A teherhordó gerendarács. |
| Üveggyapot az acéltartók között | 140 mm | Hő- és hangszigetelés. |
| Hőtükrös párazáró fólia | — | Párazárás, és a hősugárzás egy részét visszaveri a lakótér felé. |
| Lécváz | 20×20 mm | Szerelvényréteg a mennyezeti világításnak. |
| Gipszkarton mennyezet | 2 réteg | — |
| Glettelés, festés | 2 réteg | — |
A tető
| Réteg | Méret | Mit csinál |
|---|---|---|
| Sík cserépfedés | — | A csapadék elleni első védelem. |
| Tetőlécek | 30×40 mm | A cserép rögzítése. |
| Ellenléc | 50×50 mm | Kiszellőztetett légrést hoz létre a fedés alatt, rovarhálóval lezárva. Ez szárítja ki a szerkezetbe jutó párát. |
| Páraáteresztő alátétfólia | — | Vízzáró, de páraáteresztő: kívülről nem enged be, belülről kienged. |
| Acéltartók | 50×150 mm | A tetőszerkezet, tűzgátló festékkel bevonva. |
A tetőnél két részlet érdemel figyelmet. Az egyik a rovarhálóval lezárt szellőző légrés: a legtöbb hiba abból származik, hogy a fedés alá jutó pára nem tud távozni. A másik a tűzgátló bevonat az acéltartókon — az acél nem ég, de melegedve veszít a teherbírásából, és ez a bevonat késlelteti ezt.
A ház körül
A tervlap a burkolatokat is rétegrendként adja meg — ezek is a kivitelezés részei:
- Térkő, gyalogosan járható: 6 cm betontérkő kvarchomok söpréssel · 3 cm kvarchomokágy · geotextília · 10 cm vasalt aljzatbeton · fólia · 12 cm tömörített murva · 95%-ra tömörített altalaj.
- Térkő, kocsival járható: ugyanez, de 20 cm vasalt aljzattal — a gépkocsi terhelése miatt.
- WPC teraszburkolat: 2×3 cm acél tartóváz · 12 cm vasalt aljzat · 12 cm tömörített murva · tömörített talaj.
Ez az ajánlott megoldás — de nem az egyetlen
A fenti négy rétegrend az, amit ajánlunk, és amivel a saját házaink épülnek. A HORIZONT technológiához azonban 55 bevizsgált rétegrend tartozik: külső és belső teherhordó falak, válaszfalak, lakás-elválasztó falak, födémek és tetőtéri szerkezetek — mindegyik hővezetési ellenállással és tűzállósági határértékkel megadva.
Ez a gyakorlatban azt jelenti, hogy a falszerkezet is a műszaki tartalom része, amit a tervezéskor együtt állítunk össze. Aki vastagabb homlokzati szigetelést kér, azt megkapja — és ez az egyik tétel, ami az árat is meghatározza.
Fontos megkülönböztetés: ez a cikk a helyszínen épülő, könnyűszerkezetes házainkról szól. A kész egységként szállított mobilházaknál a rétegrend gyári, kötött — ott nem választható.
Mi hitelesíti mindezt?
A szerkezet, amiből építünk — a HORIZONT fémvázas építési elemkészlet — ÉMI Nemzeti Műszaki Értékeléssel rendelkezik (NMÉ A-74/2014, érvényesség kezdete 2022. 05. 02.; gyártó: Horizont Global Kft.). Az értékelés pontosan azokra a szerkezetekre terjed ki, amikről a fenti táblázatok szólnak: külső és belső teherhordó falakra, válaszfalakra, lakás-elválasztó falakra, födémekre és tetőtéri szerkezetekre.
A statikus ezzel a dokumentummal dolgozott, és a lakóépületeink építési engedélye ezen alapul.
Meg is tudod nézni
A cikk elején említett négy falszerkezet nem rajz és nem fotó: kivágott makettek, a bemutató telepünkön, Szigetszentmiklóson. Kézbe lehet venni őket, meg lehet nézni, hány centiméter a szigetelés, és el lehet olvasni a címkén az U-értéket.
Egy házat nem érdemes fotó alapján megvenni. Egy falszerkezetet pláne nem.
Ha idáig eljutottál
Akkor három dolgot érdemes megjegyezned: van választásod, és nem is kevés; mi ezzel a rétegrenddel építünk, nem valami mással; és ha passzívházat szeretnél, az is megrendelhető.
Akkor valószínűleg komolyan gondolod. A tervezéskor ezeket a rétegrendeket vesszük végig veled, és itt dől el, milyen lesz a ház energetikailag — és mennyibe kerül.
