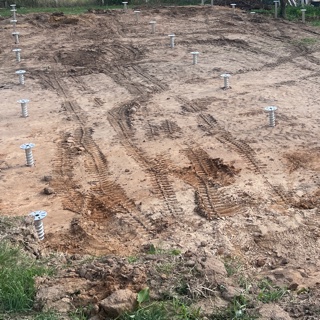

Mi van a ház alatt? Alapozás talajcsavartól a betonlemezig

Az alapozást a talaj dönti el, nem a ház

Sok helyen úgy olvasod, hogy „talajcsavar a mobilházhoz, betonlemez az épített házhoz”. Ez félrevezető. Az alapozás típusát három dolog határozza meg: a talaj teherbírása, a terep lejtése és az épület terhelése. Hogy a ház gyárban készült-e vagy a helyszínen épül, ebből a szempontból másodlagos.

Ezért kezdődik minden projekt ugyanott: talajmechanikai szakvéleménnyel, amit geotechnikus készít mintavételezés és laborvizsgálat alapján. Talajcsavaros alapozásnál ehhez DPL-szondázás társul, amely a talaj ellenállását méri a csavar teljes hosszában. A végleges alapozási típust ez és a statikai terv adja — nem a katalógus.

A könnyűszerkezetes acélvázas házaknak van egy előnyük itt: az önsúlyuk a falazott épületének töredéke. Egy 100 m²-es acélvázas ház nagyjából 25 tonna, egy azonos méretű téglaépület 250–300 tonna. A kisebb teher kisebb alapot jelent, gyengébb talajon pedig ez döntő szempont lehet.

Síkalapozás: amikor a talaj bírja

Ha a talaj kellően teherbíró és homogén, síkalapozás is elegendő. A leggyakoribb típusok:

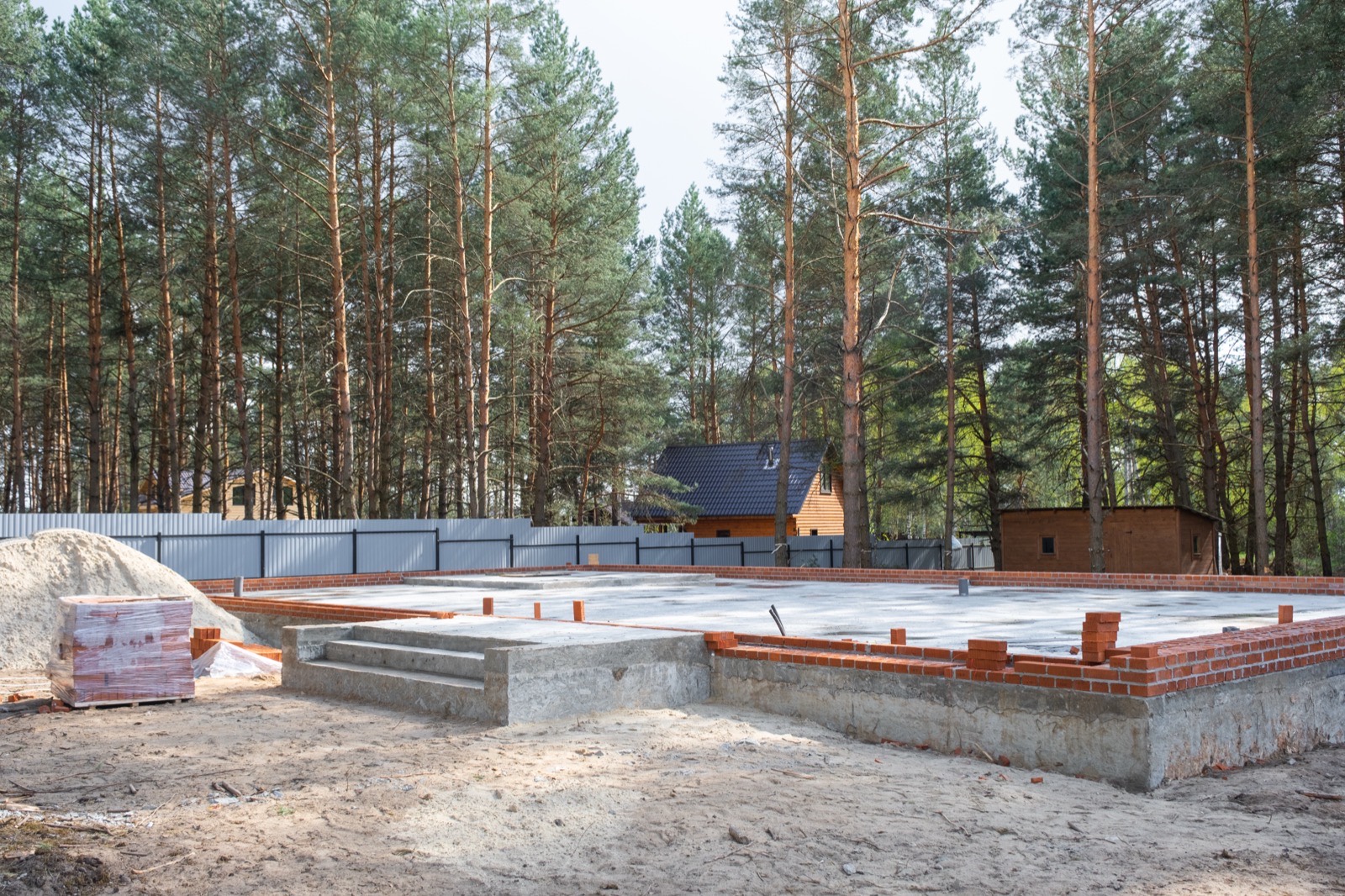

• Lemezalap – teljes felületen vasalt betonlemez, tömörített kavicságyon. Egyenletesen osztja el a terhet, és egyben kész fogadószintet ad.

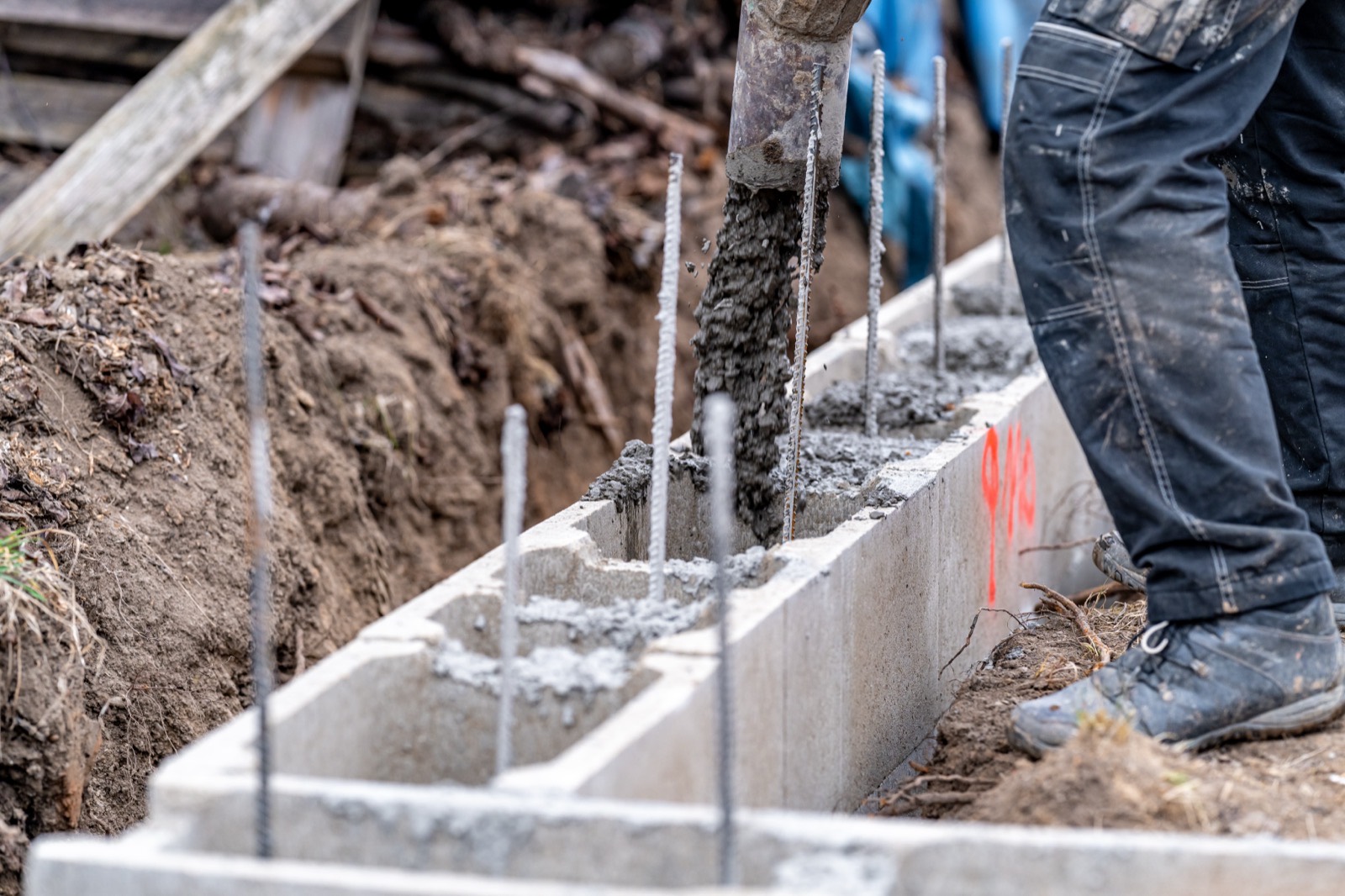

• Sávalap – a fő teherhordó falak alatt futó alaptest, gyakran zsalukőből. Tömör talajon stabil megoldás.
• Gerendarács – hossz- és keresztirányú vasbeton gerendák hálózata; laza talajon, pillérvázas rendszernél jó.
• Pontalapozás vasbeton fejgerendával – pontszerű alapok, amelyeket fejgerenda köt össze.
• Rövid fúrt cölöp – 1,5–3,0 m mély vasalt cölöpök, kevés földmunkával.

Ezek jellemzően 80–150 cm mélységig készülnek, a fagyhatár alá. Mind az öt megoldás megfelel a mobilháznak és a helyszínen épülő acélvázas háznak is.

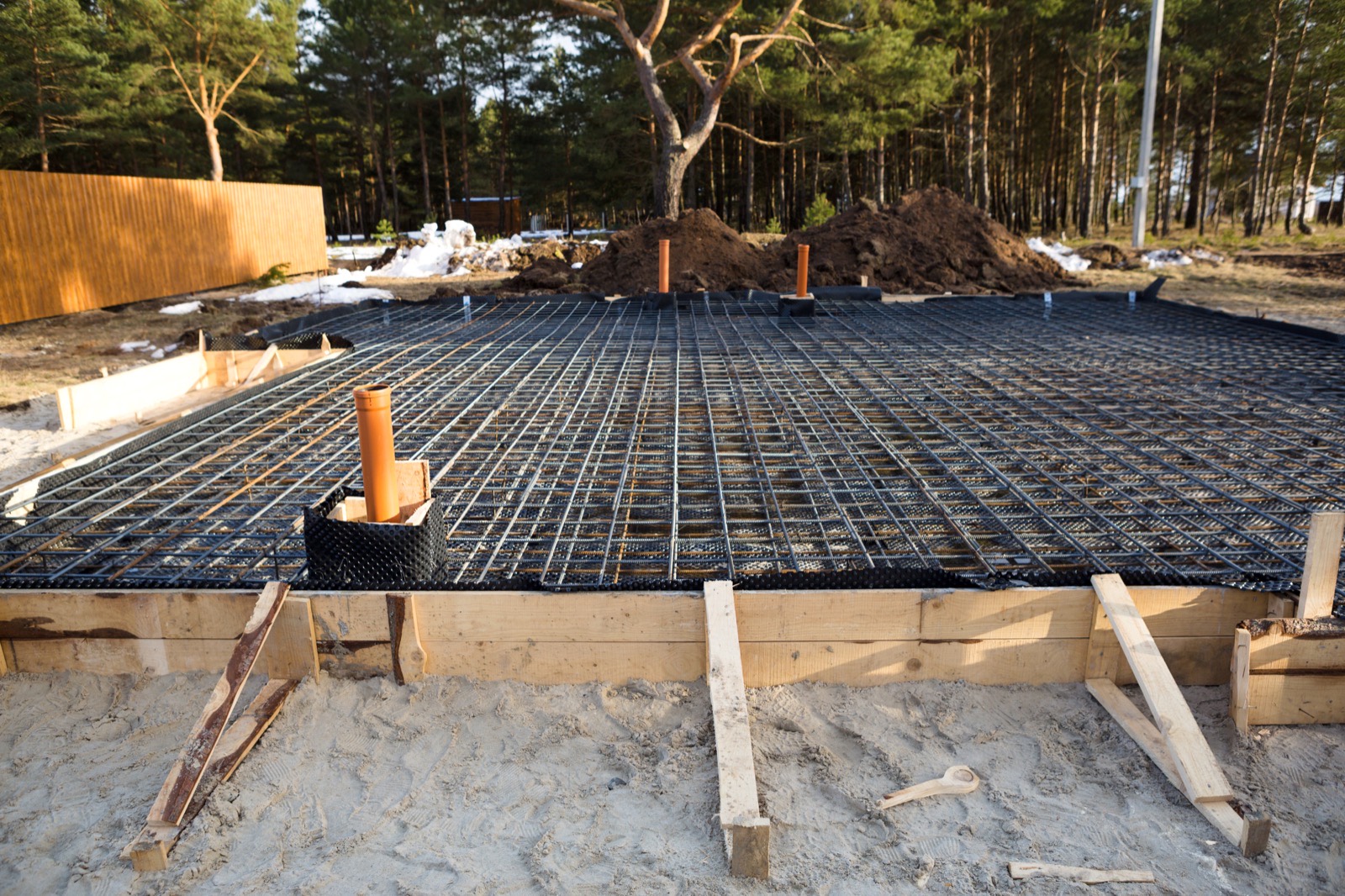

Ez a kép egy fontos munkarendet mutat. A HORIZONT® tervezési segédlet kifejezetten előírja, hogy a vasbeton lemezalapozás vagy a fogadószerkezeti beton elkészülte előtt az épületen belüli víz-, csatorna- és elektromos kiállásokat meg kell szerelni. Ha ez kimarad, a kész lemezt kell megvésni.

Talajcsavaros alapozás — és miért nem „ideiglenes”

A talajcsavar acélból készült, csavarmenetes lehorgonyzó elem, amit gépi erővel hajtanak a talajba. Nincs földkiemelés, nincs betonozás, és nincs kötési idő: a mező elkészültének napján terhelhető.

Gyakori tévhit, hogy ez amolyan ideiglenes megoldás lenne. Nem az. A HORIZONT® tervezési segédlet 3.1 fejezete a felépítmény fogadószerkezeteként alkalmasnak sorolja fel a hagyományos sávalapot, a vasbeton lemezalapot, a pontalapozást vasbeton fejgerendával, a szerelt alapozást és a vasbeton födémet. A szerelt alapozás — ide tartozik a talajcsavaros megoldás — tehát a rendszergazda gyártó saját előírásában szerepel, egy sorban a betonalapokkal.

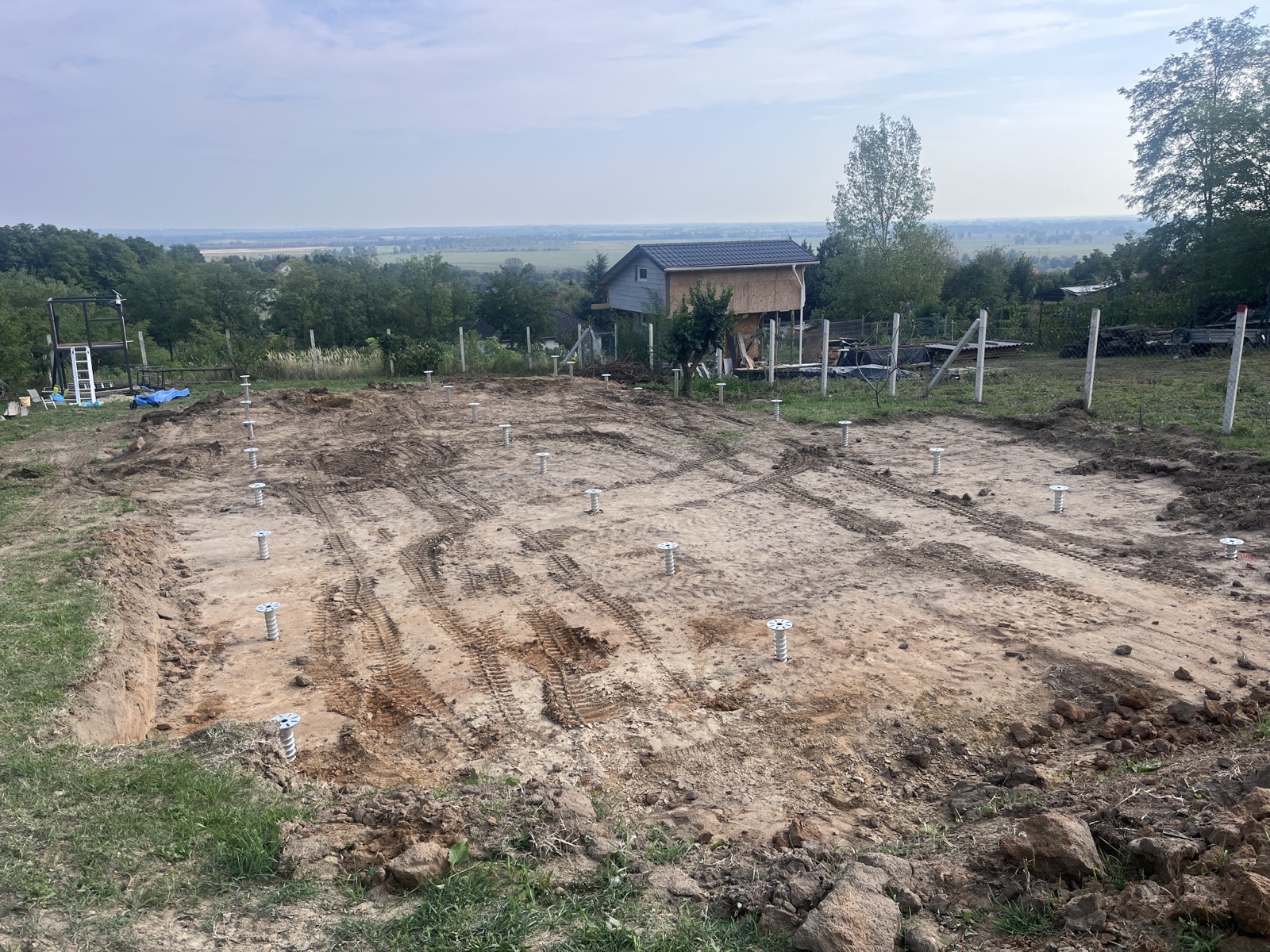

Amivel dolgozunk: tűzihorganyzott acél talajcsavar, 610-től 2000 mm-ig terjedő hosszban, Ø76 mm-es törzzsel. A teherbírás talajszeganyával tovább növelhető. A tűzihorganyzás ugyanaz a korrózióvédelem, amit az acélváznál is alkalmazunk.

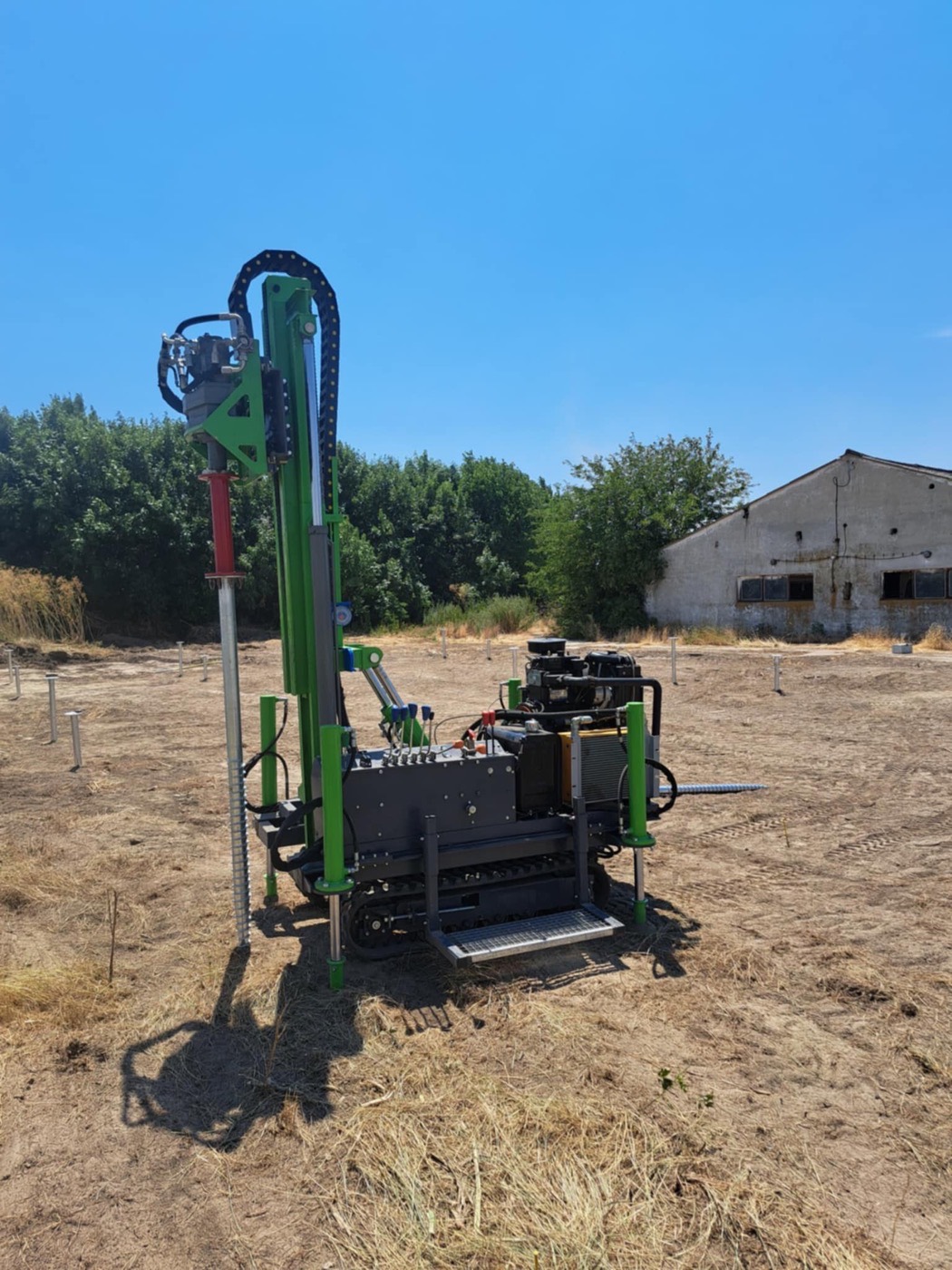

A csavarok száma és mérete nem katalógusadat: a statikai terv és a DPL-szondázás adja, a ház szerkezetéhez és a talaj típusához igazítva. Ahol a teherbírást bizonyítani kell, szabványos húzó- és nyomóvizsgálat végezhető a helyszínen, jegyzőkönyvvel. A telepítés lánctalpas erőgéppel, GPS-alapú mérőműszerrel és szintezőműszerrel történik.

Amiben a talajcsavar többet tud a betonalapnál:

• Lejtős telek – a csavarok eltérő hosszban és magasságban telepíthetők, így a vízszintes fogadószint tereprendezés nélkül is elérhető.
• Gyengébb talaj – a teher a mélyebb, teherbíróbb rétegre adódik át.
• Fás, védett környezet – nincs nagy földmunka, a gyökérzet kímélhető.
• Visszabonthatóság – a csavarok kiforgathatók és újrahasználhatók, a telek eredeti állapotba állítható.
• Idő – nincs 28 napos betonszilárdulás.

A födémszerkezet — itt dől el minden

A talajcsavar önmagában pontszerű alátámasztás. Ahhoz, hogy ház kerüljön rá, födémszerkezetet kell építeni a csavarfejekre — ez lehet acél vagy fa gerendaszerkezet. Ez a szerkezet fogja össze a pontokat, ez veszi fel a ház terhét, és ez adja a vízszintes, sík fogadószintet.

És itt van egy fontos különbség a két termékünk között: a födémszerkezet nem ugyanaz a kettőnél.

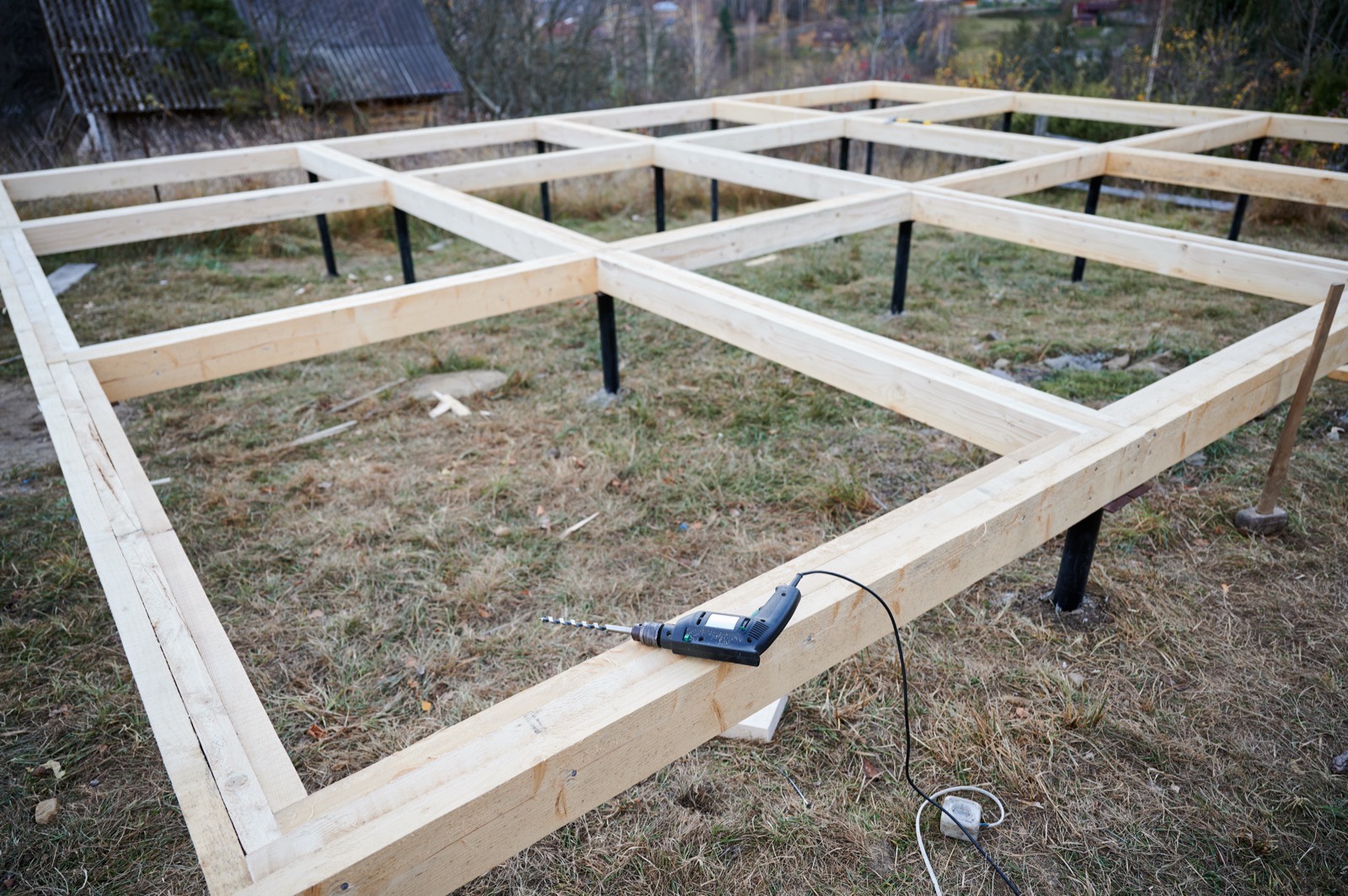

Mobilház alá gerendaszerkezet készül — acél vagy fa —, ami a kész, önmagában merev egységet fogadja. Ez a szerkezet adja át a ház súlyát a csavaroknak.

Helyszínen épülő könnyűszerkezetes háznál lényegesen masszívabb, statikus által méretezett acél padlószerkezet kerül a csavarokra. Itt a födém nem egy kész egységet hordoz, hanem maga is a ház teherhordó szerkezetének a része: erre áll rá a falváz, és ez viseli az emeleti terhet is.

A HORIZONT® rendszerben ez C140 vagy C203 gerendákból épül, a falvázoszlopokhoz igazodó 40 cm-es tengelytávval, a végeken U profilos koszorúval lezárva, felül legalább 12 mm-es szerkezeti borítással, amely tárcsaként dolgozik. A gerendákat a statikus egyedileg méretezi — nyomatéki ellenállásra, csavarásra és nyírásra, valamint öv- és gerinclemez-horpadásra —, és 90–100 centiméterenként oldalirányú merevítés kerül közéjük. Lakóépületnél a fesztávot gazdaságossági okokból 4,80, illetve 6,30 méter alatt szokás tartani.

És itt jön a tűrés, ami miatt ez nem barkácsmunka. A HORIZONT® segédlet szerint a fogadószint vízszintestől eltérő méretpontatlansága legfeljebb ± 5 mm lehet, az alap szélességi és hosszméretének, valamint derékszögűségének pedig olyannak kell lennie, hogy a vázszerkezet sehol se lógjon le róla. Az acélprofilok üzemben, méretre gyártva készülnek — ha a fogadószint pontatlan, a pontosságnak nincs hova érkeznie.

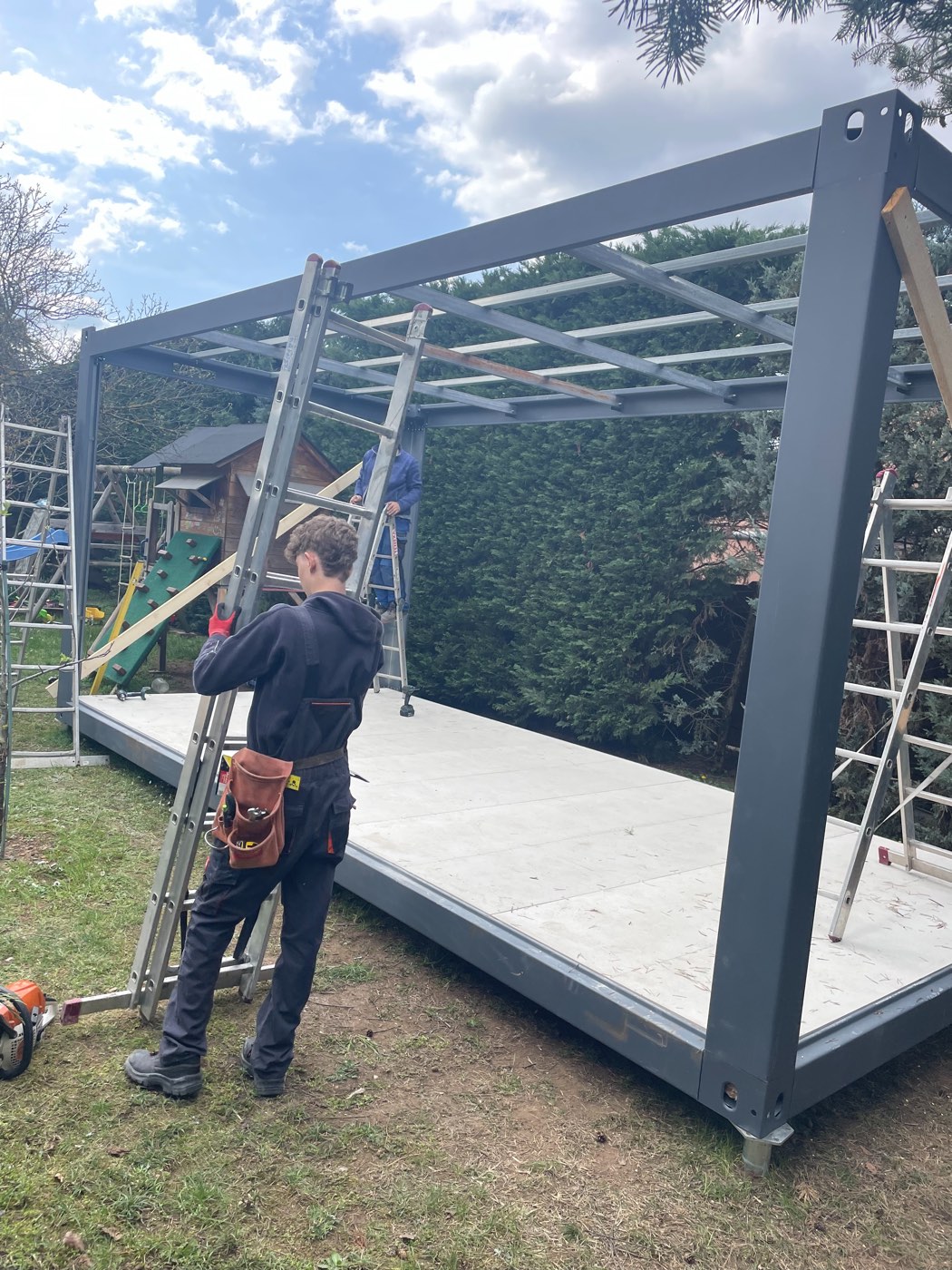

Az elkészült födémszerkezetre kétféle ház is kerülhet: mobilház — akár kész egységként érkezik és daru emeli a helyére, akár a helyszínen állítjuk össze —, vagy helyszínen felépülő könnyűszerkezetes acélvázas ház. A falváz U-profilja a fogadószerkezethez méretezett dűbeles rögzítéssel csatlakozik. Az alapozás tehát ugyanaz — a különbség az, ami rákerül.

Beton tuskó: ezt csak mobilház alá

Előregyártott vagy helyszínen készített beton pontalapokra — köznyelven beton tuskókra — mobilházat állítunk. Kis súlyú, gyárban kész egységnél ez egyszerű és gyors megoldás.

Helyszínen épülő könnyűszerkezetes lakóházat viszont nem erre építünk. Állandó lakóépületnél a fentebb felsorolt alaptípusok valamelyikét választjuk, statikai terv alapján.

Összefoglalva: melyik alap mihez

A táblázat nem helyettesíti a statikai tervet — azt mutatja, hogy a választás a talajról szól, nem a ház kategóriájáról.

Mit kell előkészítened a telken?

• Talajmechanikai szakvélemény – ezzel kezdünk, ez alapozza meg a statikát.
• Megközelíthetőség – a behajtógépnek és a betonszállítónak is be kell tudni állni.
• Közműcsatlakozási pontok – a kiállásokat betonalapnál a betonozás előtt kell megszerelni.
• Kitűzés – az épület helyét geodéziai adatszolgáltatás alapján jelöljük ki.

Az alapozás nem része a ház alapárának, mert helyszínfüggő. Pontos ajánlatot a talajvizsgálat után tudunk adni — addig minden szám csak becslés lenne.
